Nejlepší systém k přerušení tepelného mostu u atik a parapetů
Termické oddělení nosným prvkem k přerušení tepelného mostu, jako je např. Schöck Isokorb®, je u balkónů samozřejmé. Atiky a parapety se ovšem často ještě pořád obalují po celém obvodu tepelně izolačním materiálem, třebaže tak jejich energetické ztráty zůstávají vysoké, jelikož tato konstrukce patří i nadále k vytápěnému prostoru. Na rozdíl od obalení tepelnou izolací nabízí Isokorb® CXT typ AP účinnější řešení bez tepelných ztrát. V kombinaci s izolačním mezikusem Part Z zaručuje Isokorb® CXT typ AP spolehlivou požární bezpečnost podél celé napojovací linie.
To však není vše – přesvědčte se sami o jeho četných výhodách při projektování a provádění staveb.
Bezpečnost v každém ohledu
Schöck Isokorb® CXT typ AP má stavebně technické schválení DIBt.
Velká konstrukční svoboda
S prvkem Isokorb® CXT typ AP není nutné tepelně izolovat vnitřní stranu atiky nebo parapetu, takže lze realizovat štíhlé prvky, a to i z pohledového betonu.
Optimální řešení tepelné izolace
Ve srovnání s obalováním tepelnou izolací nabízí Isokorb® CXT typ AP účinnější řešení bez tepelných ztrát.
Vysoká ekonomická efektivita
Odpadá tepelná izolace na vnitřní straně konstrukcí, což vede ke zvětšení užitného prostoru.
Snadné a rychlé zabudování

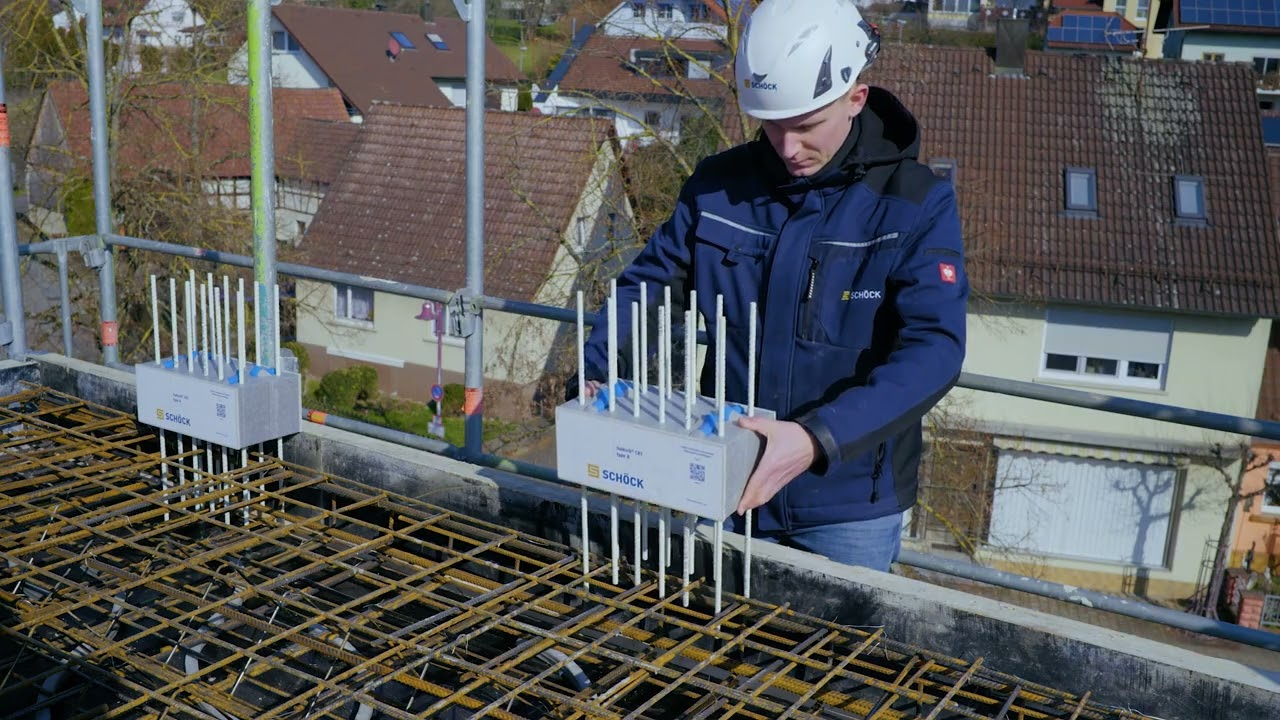

Pro zabudování prvku Isokorb® CXT typ AP nejsou nutné žádné pomocné konstrukce, lze jej umístit přímo na bednění stropu nebo filigránovou desku; délkově nastavitelné pruty Combar® zajišťují přesné výškové vyrovnání.
Časově flexibilní zabudování
Schöck Isokorb® CXT typ AP lze zabudovat před nebo po položení výztuže stropní desky, jakož i v čerstvém betonu. Navíc odpadá nutnost provádět přídavnou stavební výztuž.
Trvalé a bezúdržbové řešení
Jelikož není nutná tepelná izolace na vnitřní straně konstrukcí, nemusí se při instalaci zábradlí, plechů nebo krycích lišt provádět průniky tepelnou izolací.
Dodržení požárně bezpečnostních požadavků
Schöck Isokorb® CXT typ AP v kombinaci s tepelně izolačním mezikusem Schöck Isokorb® CXT typ AP Part Z spolehlivě zaručují požární odolnost REI 30 podél celé napojovací linie.
Informace k prvku Schöck Isokorb® CXT typ AP byly přidány k našim technickým podkladům. Jsou Vám nyní k dispozici ke stažení nebo je lze objednat v tištěné podobě.
Připravit se k návrhu, pozor, teď!
Začněte rovnou s Vaším statickým posudkem. Jednoduše online – bez stahování, námahy s instalací či dalších zdržení.
Pokud napřed potřebujete trochu inspirace: V našich instruktážní videích a zde na této stránce získáte zároveň s „Learning by doing“ spoustu užitečných informací o svém novém pomocníkovi při dimenzování.
Spolehlivé produktové řešení po několika málo krocích.
Výhody pro Vás jako projektanta:
- Bezpečnost a spolehlivost. Statické posouzení je založeno na platných certifikačních dokumentech
- Úspora času. Jednoduchá aplikace vede k rychlé a přesné specifikaci objednávky produktu
- Flexibilita. Je možno zvolit manuálně rozteče prvků, nebo nechat vypočíst maximální možné rozteče
- Kontrolovatelnost. Srozumitelný výsledný protokol obsahuje všechny důležité informace
Atiky patří k moderní architektuře charakterizované plochými střechami. Odpovídají požadavkům současné výstavby nejen vizuálně; atiky se ukazují jako velmi praktické, pokud jde o vysoké budovy a maximální využití vnitřního prostoru. Ploché střechy slouží stále častěji jako využitelná plocha, zejména v městských oblastech: Zelené střechy, městské zahradničení a střešní terasy jako pobytové plochy představují pro nemovitosti v městských aglomeracích skutečnou přidanou hodnotu.
Obzvláště oblíbené jsou ploché střechy nebo penthouse byty v moderní výstavbě. Střešní terasa slouží jako rozšíření obytného prostoru a představuje architektonicky ztvárněnou užitnou plochu a místo pro trávení času. Atika nebo parapet jako součást budovy by měly být optimalizovány v mnoha ohledech:
- Elegantně štíhlé atiky a parapety s optimálním termickým přerušením
- Zvětšení plochy na ploché střeše, jelikož odpadá jejich obalování ze všech stran tepelnou izolací
- Spolehlivě certifikovaný produkt s technickým schválením č. Z-15.7-366
Ve stavební praxi se atiky nebo parapety již často termicky přerušují, ale zároveň se ještě pořád provádí obalování jejich celého povrchu tepelnou izolací. Rozhodujícím faktorem jsou zde výrazně lepší tepelně izolační schopnosti termického přerušení. Vzhledem k tomu, že atiky a parapety probíhají kolem celé budovy, vznikají zde podobné tepelně technické problémy jako u balkónů. Jde o tzv. efekt ochlazovaných žeber; tzn. že velký vnější povrch balkónu a atiky umožňuje zvýšený únik tepla přes tepelný most. Atiky a parapety jsou však navíc napojeny u vnějšího rohu mezi stěnou a stropní konstrukcí. Tím vzniká další geometrický vliv důsledkem vnějšího rohu, který ještě zhoršuje nepříznivý poměr povrchových ploch uvnitř a vně konstrukce. Ukotvení atiky nebo parapetu ve stěně resp. stropní konstrukci navíc představuje tepelný most podmíněný materiálem, stejně jako u balkónu.
V souhrnu jsou důsledky tepelných mostů následující:
- Nebezpečí růstu plísní
- Nebezpečí poškození zdraví (alergie ap.)
- Nebezpečí povrchové kondenzace vodní páry
- Zvýšené tepelné ztráty energie na vytápění
- Snížení komfortu a pohody bydlení
Podobně jako u mnoha jiných napojení předsazených konstrukcí u budov vyvstává i zde otázka termického přerušení. V současné době existují dvě vzájemně si konkurující možnosti řešení tepelné izolace. Jedná se jednak o „obalení“, tj. provedení tepelné izolace na všech stranách konstrukce, a jednak o použití nosného prvku k přerušení tepelného mostu.
Napojení atiky nebo parapetu je typickým tepelným mostem podmíněným konstrukcí. Termografický snímek vlevo ukazuje napojení s obalením celého povrchu tepelnou izolací a jeho tepelné ztráty. Termografický snímek vpravo ukazuje tepelný tok přes napojení atiky s termickým přerušením.
Průběh teploty v konstrukci je znázorněn různými barvami. Tepelný tok tedy vždy směřuje z teplé (červené) do studené (modré) oblasti. Snímek vlevo ukazuje, že má atika vysoké tepelné ztráty, což vede k nízké vnitřní povrchové teplotě. Velká část energie se přitom ztrácí, protože atika je stále ohřívaná vytápěním. Naproti tomu u napojení atiky s termickým přerušením přes prvek Schöck Isokorb® neuniká téměř žádné teplo. Tento rozdíl v tepelných tocích je jasně patrný. Díky prvku Schöck Isokorb® dochází k jasnému přerušení mezi atikou (modrá barva) a vytápěným prostorem budovy (červená barva). To má za následek také viditelně vyšší vnitřní povrchové teploty.
Jaká je výhoda použití prvku k přerušení tepelného mostu?
- Atika nebo parapet již nepatří k vytápěnému prostoru budovy
- Atika nebo parapet jsou napojeny pouze bodově
- V úsecích mezi těmito bodovými napojeními lze snadno provést zateplení
- Odpadá pracné obalování tepelnou izolací, které je náročné na údržbu a náchylné k poškození
