Elementmontage med Schöck
Schöck IDock® forankrer præfabrikerede betonelementer til betondækket med den velafprøvede Schöck Isokorb® teknologi. Dermed kan byggeriet næsten være afsluttet, inden de præfabrikerede betonelementer forankres.
mere
Den nye byggeproces
Med denne banebrydende innovation adskilles råbyggerifasen og montagen af præfabrikerede elementer. De modulopbyggede Schöck Isokorb® standardelementer på 80 mm og 120 mm kan anvendes med IDock® uden nogen form for tilpasning. Efterfølgende montage med Schöck IDock® giver dermed store effektivitetsfordele.
Schöck IDock® elementet danner udsparinger i betondækket, hvor altaner eller gallerier efterfølgende kan forankres. Den præfabrikerede altan eller det præfabrikerede galleri leveres på byggepladsen med indbyggede Schöck Isokorb® elementer og indstøbes med K70-støbemørtel. Afhængigt af udetemperaturen og styrkeudviklingen kan altaner og gallerier belastes i fuldt omfang allerede efter 24 timer.
Oversigt over fordelene ved Schöck IDock®
- Perfekt løsning til tunnelforskalling
- Større fleksibilitet under planlægningen
- Effektiv anvendelse af materiel såsom kraner
- Intet behov for tidskrævende understøtning
- Lavere byggeomkostninger
- Forebygger skader på dyre præfabrikerede elementer
- Kan anvendes med modulopbyggede Isokorb® standardelementer
- Tidsbesparelse: kan belastes efter 24 timer
Produkttyper

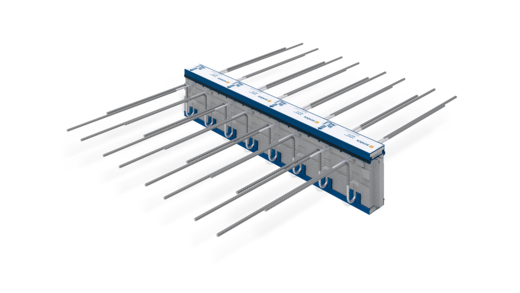

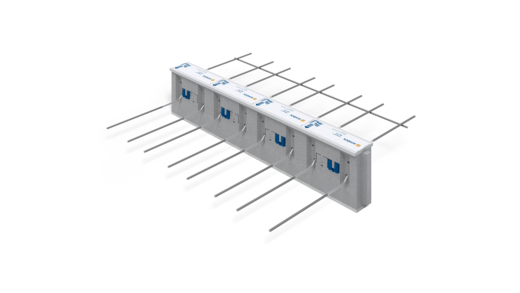

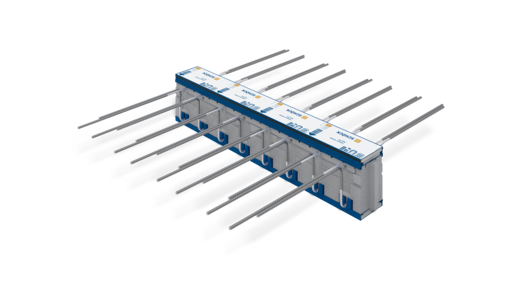

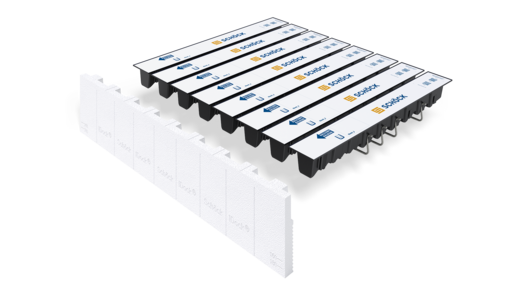

Schöck IDock® består af et kant- og udsparingselement.
Varmeisolering med HTE-Compact® trykelement og en isoleringstykkelse på 80 mm til frit udragende altaner
Varmeisolering med HTE-Compact® trykelement og en isoleringstykkelse på 80 mm til understøttede altaner.
Varmeisolering med HTE-Compact® trykelement og en isoleringstykkelse på 120 mm til frit udragende altaner.
Varmeisolering med HET-Compact® trykelement og en isoleringstykkelse på 120 mm til understøttede altaner.
Indbygningstrin
Armeringsmontage
Anbring IDock® elementet, og forbind det med armeringen. Den nødvendige øvre armering anbringes lodret på IDock® udsparingselementet og parallelt med IDock® kantelementet.
Støbning af dækket
Fastgør IDock® elementet, så det ikke bevæger sig op, og støb dækket. Når betondækket er hærdet, fjernes kant- og udsparingselementet.
Anbringelse af den præfabrikerede altan
Når udsparingerne er blevet renset, anbringes den præfabrikerede altan med indbyggede Schöck Isokorb® elementer i udsparingerne. Udsparingerne giver mulighed for store justeringstolerancer, så der opnås en optimal tilslutning.
Støbning og hærdning
Fyld udsparingerne med støbemørtel, og lad mørtlen hærde. Afhængigt af udetemperaturen og styrkeudviklingen kan altanen belastes i fuldt omfang efter 24 timer.
