Schöck Isokorb® XT tüüp A

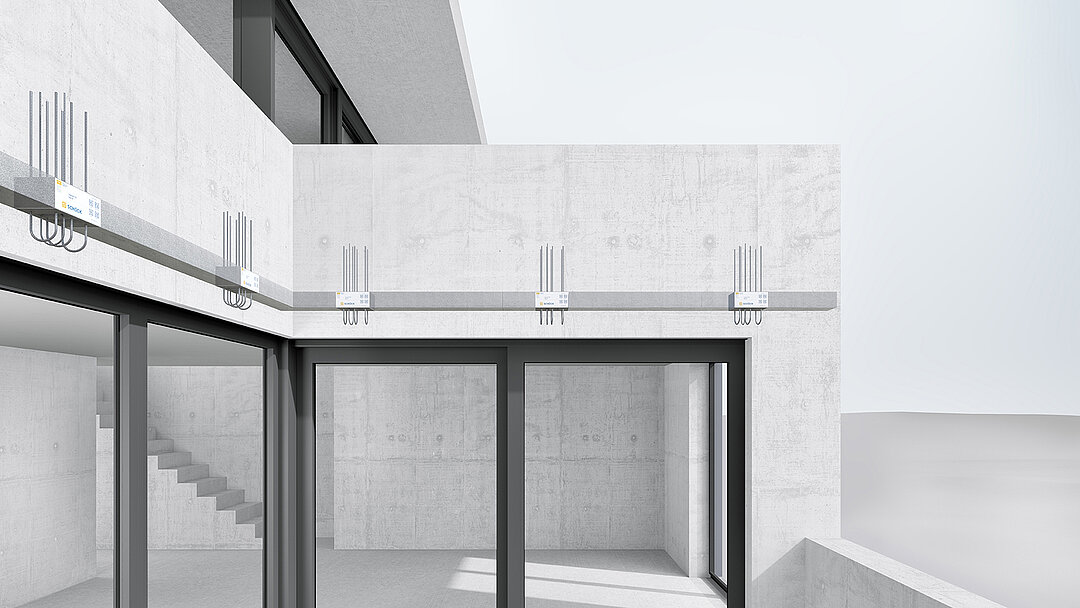

Schöck Isokorb® XT A parapettidele ja rinnatistele pakub kestlikku alternatiivi isolatsioonimaterjaliga katmisele. See kannab üle momente ja põikjõude, mis tulenevad samasuunalisest mõjust. Lisaks kannab Schöck Isokorb® XT tüüp A üle survejõudu.

Schöck Isokorb® XT tüüp A parapettidele ja rinnatistele on kohandatud täpselt eri ehitusfüüsika ja staatika nõuetele.

loe veel
BIL_IK_PRO_Isokorb-XT-A-MM1-VV1-R0-X120-B200-L250-50_#SALL_#AIN_#V4

Elementparapettidele ja -rinnatistele

Elementparapettide ja -rinnatiste projekteerimisel ja ehitamisel on abiks elementpaigaldustugi Schöck Combar®.

Seda saab kasutada koos Schöck Isokorb® XT tüüp A ning see võimaldab valmiselementidest ja viimistlemata betoonist parapettide ja rinnatiste tõhusat ja püsivat külmasilla katkestust.

Eelised
  • Tõhus ja vastupidav
    Parapettide ja rinnatiste isolatsioonimaterjaliga katmise alternatiiv
  • Euroopa tehniline hinnang (ETA)
    Projekteerimiskindlus Euroopa projektides
  • Sertifitseeritud passiivmaja komponent
    Negatiivsed Psi-väärtused külmasillabilansis
  • Rohkem kujundusvabadust
    Võimalik kasutada viimistlemata betoonina
  • Väärtuse suurendamine
    Suured terrassipinnad suurendavad elamispinna väärtust
  • Külmasildu ja tihendusprobleeme ei teki
    Kinnituste, piirete ja katete paigaldamine on probleemideta võimalik
  • Tõhus tulekaitse
    Lisaks standardvariandile R0 pakume kõrgeimale tuleohutusstandardile vastavat, tulepüsivusklassi REI 120 kuuluvat Isokorb®-i mudelit
  • Paindlikult kombineeritav
    Schöck Isokorb® XT tüübiga Z
  • Standarditud
    Standardkõrgused 160 kuni 250 mm, muud kõrgused, konstruktsioonid ja isolatsioonipaksused nõudmisel
Kasuliku teabe ülevaade

Parapetid on moodsa lamekatusearhitektuuri sümbol. See ei vasta moodsa ehituse nõuetele mitte ainult visuaalselt, vaid on ka äärmiselt praktiline kõrghoonete ehitamisel ning hoone siseruumi maksimaalsel kasutamisel. Lamekatust kasutatakse eelkõige linnaruumis üha sagedamini kasuliku pinnana: katusehaljastus, linnaaiad ja katuseterrassid kui ajaveetmiskohad pakuvad linnaruumi kinnisvarale tõelist lisaväärtust.

Eelkõige moodsates ehitistes on lamekatused ja penthouse-tüüpi korterid väga levinud.

BIL_PRESSE_Produktmotiv_IK_XT-A_16z9_FHD_21RL

Eelkõige moodsates ehitistes on lamekatused ja penthouse-tüüpi korterid väga levinud. Katuseterrass laiendab eluruumi ning kujutab endast arhitektuurselt kujundatud kasulikku pinda ja ajaveetmiskohta. Parapett hoone osana peab olema mitmel moel optimaalne.

  • atraktiivsete saledate parapettide optimaalne külmasilla katkestus
  • pinna võitmine lamekatusel katmisest loobumise tõttu
  • ETA 17-0262 heakskiiduga ohutu toode
  • kuluneutraalne võrreldes katteisolatsiooniga
Bild_2

Ehituspraktikas eraldatakse parapetid ja rinnatised tihtipeale termiliselt, kuid ikka veel paigaldatakse ka katteisolatsiooni. Kesksel kohal on külmasilla katkestuse oluliselt parem isolatsioonivõime. Et parapetid ja rinnatised kulgevad mööda kogu hooneserva, on nendega seotud samasugused soojustehnilised probleemid nagu rõdudega. Jahutusribiefekt: rõdu ja parapeti suur välispind soodustab soojuse ülekandumist külmasilla kaudu. Parapetid on aga lisaks ühendatud seina ja vahelae välisservale. Sellega kaasneb täiendav geomeetriline mõju välisnurgas, mis avaldab ebasoodsat mõju sise- ja välispinna suhtele. Parapeti kinnitamine seina või vahelae külge tekitab sarnaselt rõduga materjalist tingitud külmasilla.

Külmasilla mõju on kokkuvõtlikult järgmine:

  • hallituse tekke oht
  • tervist kahjustava mõju oht (allergiad jne)
  • kondensaadi tekke oht
  • suurem soojusenergiakadu
  • heaolu ja hubasuse vähenemine

Nagu paljude konsoolühenduste puhul, mida hoonetel kasutatakse, tekib ka siin külmasilla katkestuse küsimus. Parapettide ja rinnatiste juures konkureerivad praegu kaks soojusisolatsiooni võimalust. Esiteks isolatsiooniga katmine, st parapetti ümbritseva soojustuse kasutamine, või koormust kandva soojusisolatsioonielemendi kasutamine.

Parapetiühenduse puhul on tegemist tüüpilise ehitusliku külmasillaga. Vasakpoolsel termopildil on näha ümbritseva isolatsiooniga ühendus ja selle soojuskadu. Parempoolsel termopildil on näha külmasilla katkestusega parapetiühenduse soojusvool.

Temperatuuri jaotust komponendis on kujutatud eri värvidega. Soojus liigub alati soojema ala (punane) poolt külmema ala (sinine) poole. Vasakpoolsel joonisel on näha, et parapetil on suur soojusenergia kadu, mis toob kaasa madala sisepinnatemperatuuri. Selle käigus läheb kaduma palju energiat, sest parapetti köetakse samuti. Külmasilla katkestusega parapetiühenduse korral ei juhita soojust aga Schöck Isokorb®-i kaudu peaaegu üldse ära. Soojavoogude erinevus on selgelt näha. Schöck Isokorb® eraldab selgelt parapeti (sinine) ja köetava hoonemahu (punane). Tänu sellele on ka sisepinna temperatuur nähtavalt kõrgem.

Milles seisneb soojusisolatsioonielemendi kasutamise eelis?

  • Parapett ei kuulu enam köetava hoonemahu hulka
  • Parapetil on ainult punktühendus
  • Punktühenduste vahelise isolatsioonitasandi saab luua häireteta.
  • Mahukas, rohket hooldust nõudev ja kergesti kahjustuv isolatsioonimaterjaliga katmine pole vajalik.
