Tip L

Sustavi zvučne zaštite kompletiraju se sa sustavom Schöck Tronsole® Tip L. Tek kada su sve reške između stubišnog zida i stuba (krak i podest) bez onečišćenja, mjera zvučne izolacije postaje učinkovita. Sve zvučnoizolacijske vrijednosti Schöck Tronsole® Tipova odnose se na sustave koji se izvode s Tipom L u području reški. Kao alternativa može poslužiti i dovoljno široka zračna reška. Važno je da ona bude dovoljno široka kako ne bi došlo do stvaranja zvučnih mostova uslijed prljavštine koja padne.

više

Schöck Tronsole® Tip L: izolacija udarnog zvuka za rešku između stube i zida

U dvije visine od 420 mm i 250 mm za optimiranu prilagodbu na uobičajene debljine kraka i ploča podesta.
Montažna traka ljepljiva po cijeloj površini za jednostavnu, brzu i sigurnu ugradnju.
Dostupan je ekonomičan L-set, koji se sastoji od 15 dilatacijskih ploča Tipa L, ljepljive trake, skalpela i olovke.
Vještačka potvrda prikladnosti za primjenu u prilazima za hitne službe.

+ + + +

Tip B-V1

Tip L

Tip F-V1

Schöck Tronsole® Tip F: izolacija udarnog zvuka između montažnog stubišnog kraka i podesta

Tronsole® Tip F-V1

Tehnički prekid udarnog zvuka između podesta i montažnog stubišnog kraka.

Tip F

Tronsole® Tip L

Tehnički prekid udarnog zvuka između stubišnog kraka i zida.

Tip L

Schöck Tronsole® Tip B: izolacija udarnog zvuka između stubišnog kraka i temeljne ploče

Tronsole® Tip B-V1

Tehnički prekid udarnog zvuka između stubišnog kraka i temeljne ploče.

Tip B

Ravni stubišni krak, odvojeni stubišni krak, podest s plivajućim estrihom

Odvajanje stubišnog kraka od podesta Tipom F i od temeljne ploče Tipom B. Stubišni krak izolira se od zida Tipom L. Time nastaje plava linija oko kraka koji treba odvojiti – kao oznaka kvalitete za sigurnu zaštitu od udarnog zvuka.

Ravni stubišni krak, odvojeni stubišni krak, podest s plivajućim estrihom

Tehnički prekid udarnog zvuka između podesta i montažnog stubišnog kraka.

Tip F

Tehnički prekid udarnog zvuka između stubišnog kraka i zida.

Tip L

Tehnički prekid udarnog zvuka između stubišnog kraka i temeljne ploče.

Tip B

Ugradnja ravnih montažnih stuba bez stvaranja zvučnih mostova

Schöck Tronsole® sustavom zvučne izolacije stuba se upakira bez stvaranja zvučnih mostova. Za razliku od skupih pojedinačnih rješenja, primjenom sustava Schöck Tronsole® izbjegavaju se greške kod ugradnje, a ujedno se smanjuje rizik ozljede. Plava linija dodatno minimalizira opasnost od zvučnih mostova. Pogledajte ugradnju kod ravnih stubišnih krakova

Ugradnja zavojitih stubišnih krakova bez stvaranja zvučnih mostova

Kroz sustav zvučne izolacije Schöck Tronsole®, između stube i zida proteže se akustična izolacija, uočljiva po plavoj liniji duž cijeloga zida, a sve kako bi se opasnost od stvaranja zvučnih mostova svela na minimum. Pogledajte ugradnju kod zavojitih stubišnih krakova.

Usporedba izolacije udarnog zvuka.

Postupak testiranja kvalitete zvučne izolacije za elemente zvučne izolacije za masivne stube opisan je u normi DIN 7396 "Testiranje građevinske akustike – postupci testiranja za akustičnu karakterizaciju izolacijskih elemenata za masivne stube", izdanje 06-2016. Svi Tipovi proizvoda Schöck Tronsole® testirani su novim postupkom.

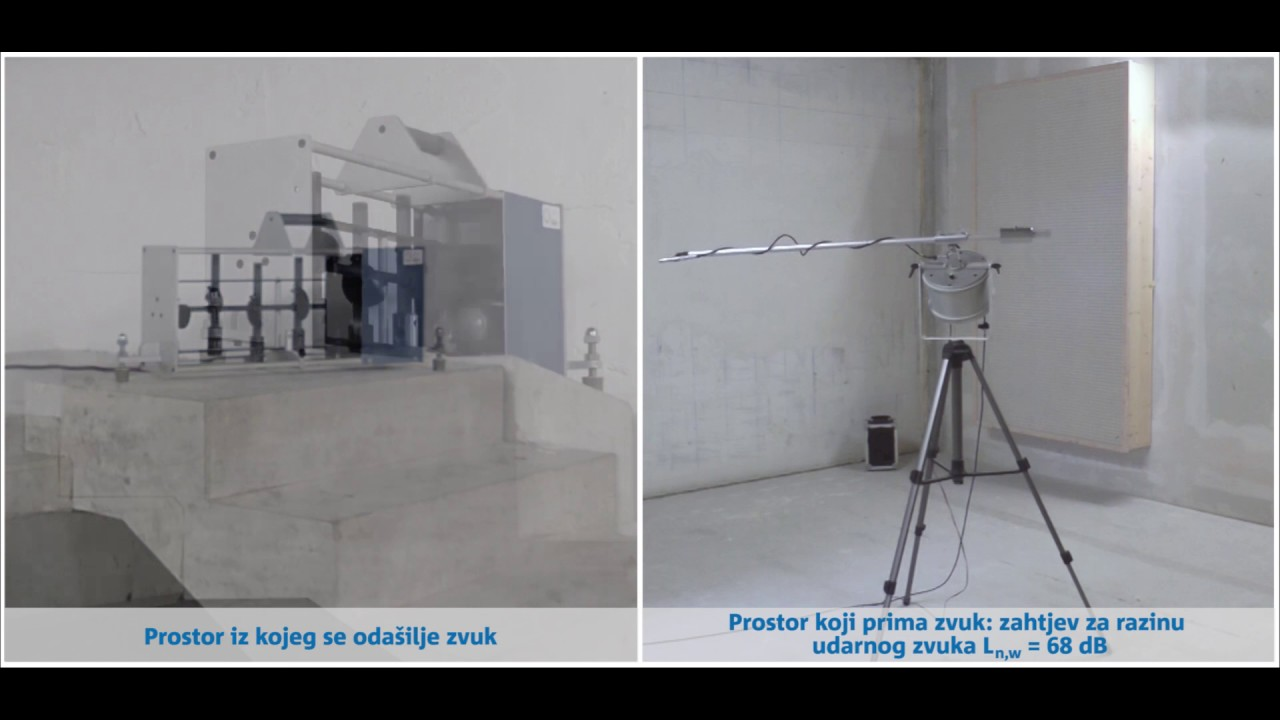

Učinak izolacije udarnog zvuka: kruti priključak

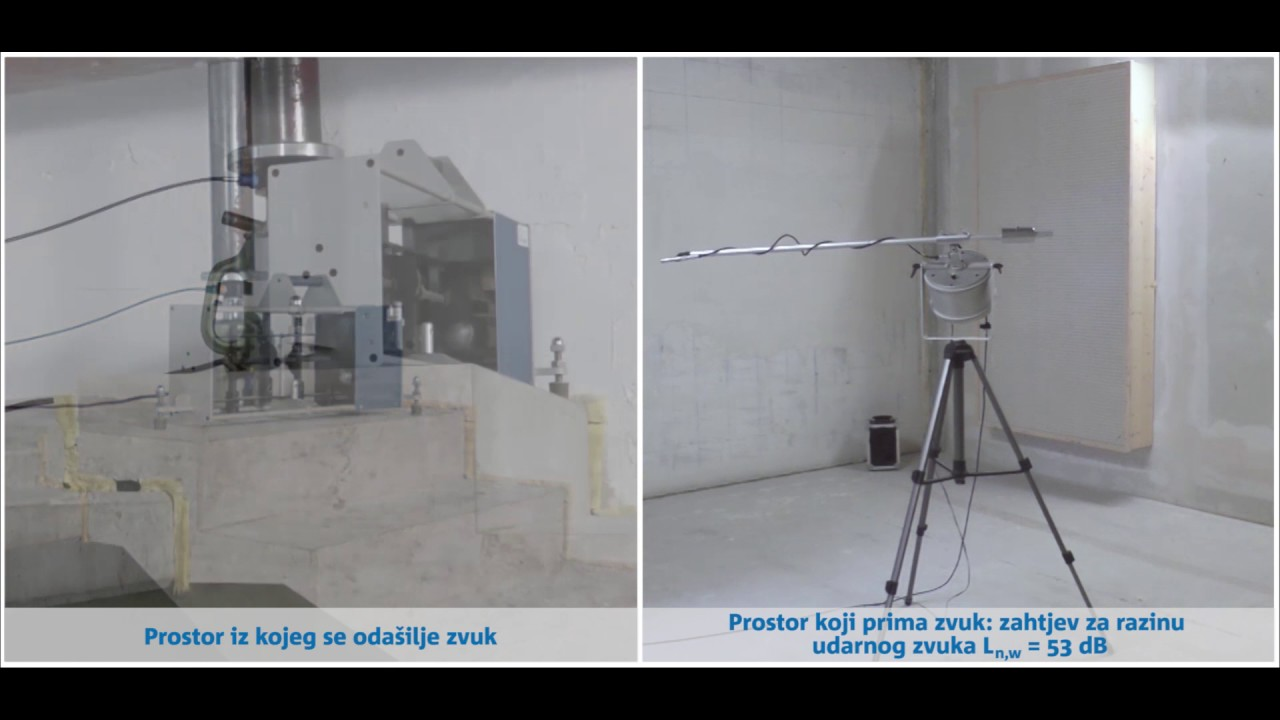

Učinak izolacije udarnog zvuka: trakasti ležaj

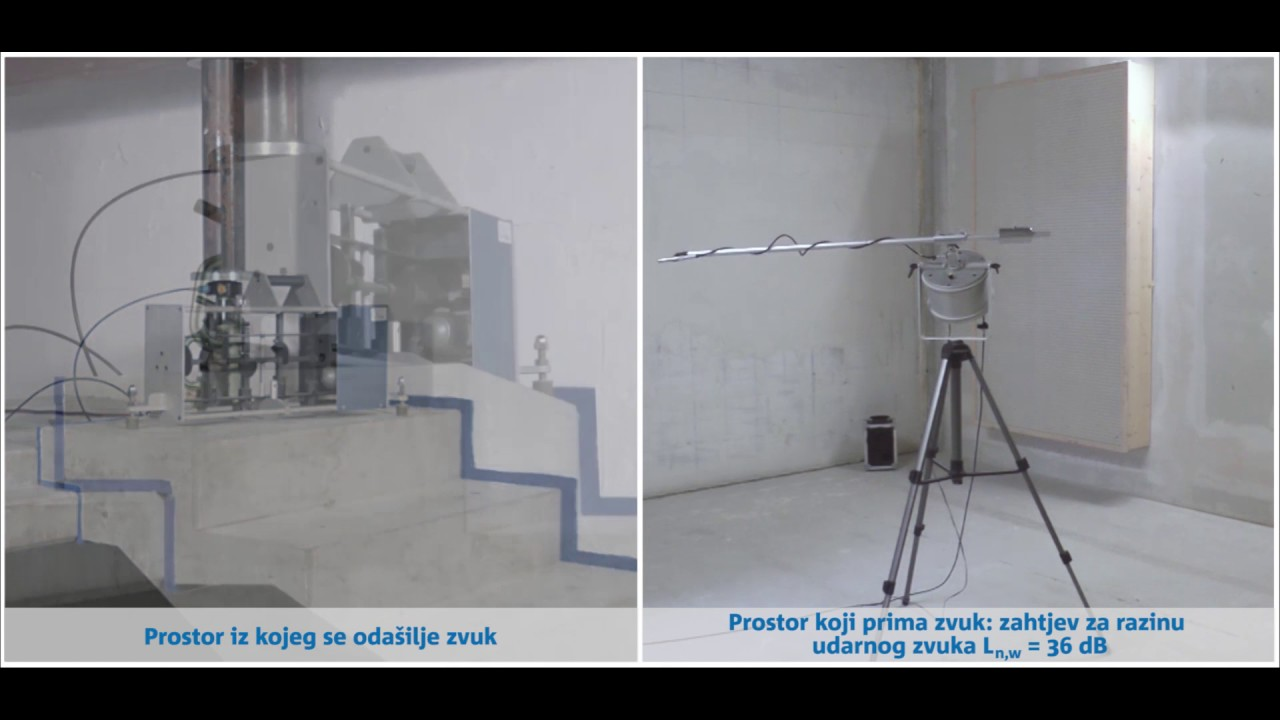

Učinak izolacije udarnog zvuka: Schöck Tronsole®
