Schöck Tronsole® typu Q
Element Schöck Tronsole® typu Q służy do oddzielenia akustycznego schodów zabiegowych i ściany klatki schodowej. Kompaktowy kształt elementu Schöck Tronsole® typu Q pozwala na łatwy montaż przy biegu schodów zabiegowych.
więcej
Zalety
- Podpora elastomerowa Schöck Elodur®
Zmniejszenie poziomu dźwięków uderzeniowych ∆Lw ≥ 29dB - Aprobaty i dopuszczenia
Aprobata techniczna ITB - Dopasowanie do nachylenia biegu schodów
Obrotowy element nośny ze wpustem i piórem, będącymi elementami stabilizującymi położenie, dopasowuje się do nachylenia biegu schodów i jego zbrojenia, ułatwia montaż - Strzemię podwieszające
Strzemię podwieszane zintegrowane z tuleją oraz umieszczone we właściwym położeniu daje większą pewność projektowania oraz montażu - Poszerzony zakres stosowania
Zastosowanie dla dylatacji o szer. do 100mm - Łatwość montażu
Także dla grubości płyty biegu 120mm - Klasa odporności ogniowej R120
Opcjonalny zestaw ognioodporny spełniający wymogi klasy odporności R120 do szerokości spoin 65mm
Systemy schodów
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne schodów zabiegowych i ściany klatki schodowej.
Schody kręte

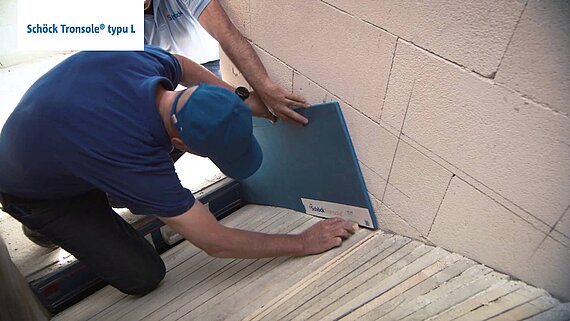

Oddzielenie biegu schodów krętych od stropu przy zastosowaniu typu F, a od ściany przy użyciu typu Q. Szczelina jest wykonywana przy użyciu typu L. Tak więc niebieska linia wokół oddzielanego akustycznie biegu stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne schodów zabiegowych i ściany klatki schodowej.
Procedura badawcza dla określenia izolacji akustycznej dla schodów została opisana w projekcie normy DIN 7396 „ Akustyka w budownictwie – Metody badawcze dla opisania oddzielenia akustycznego schodów żelbetowych“, Wydanie 06.2016. Wszystkie typy Schöck Tronsole® zostały zbadane wg tej procedury.
Bieg schodowy bez oddzielenia akustycznego
Bieg schodowy z oddzieleniem akustycznym w postaci paska elastomeru
Bieg schodowy z systemem izolacji akustycznej Schöck Tronsole®
Schöck Elodur®
Schöck Elodur® jest nowo opracowaną podporą elastomerową i stanowi istotny element składowy Schöck Tronsole®. W porównaniu do zwykłych podpór stosowanych w izolacji akustycznej, te które zastosowano w nowych elementach Schöck Tronsole®, dają wyniki lepsze o około 10 dB. To sprawia, że odczuwalna subiektywnie głośność staje się o połowę niższa.
