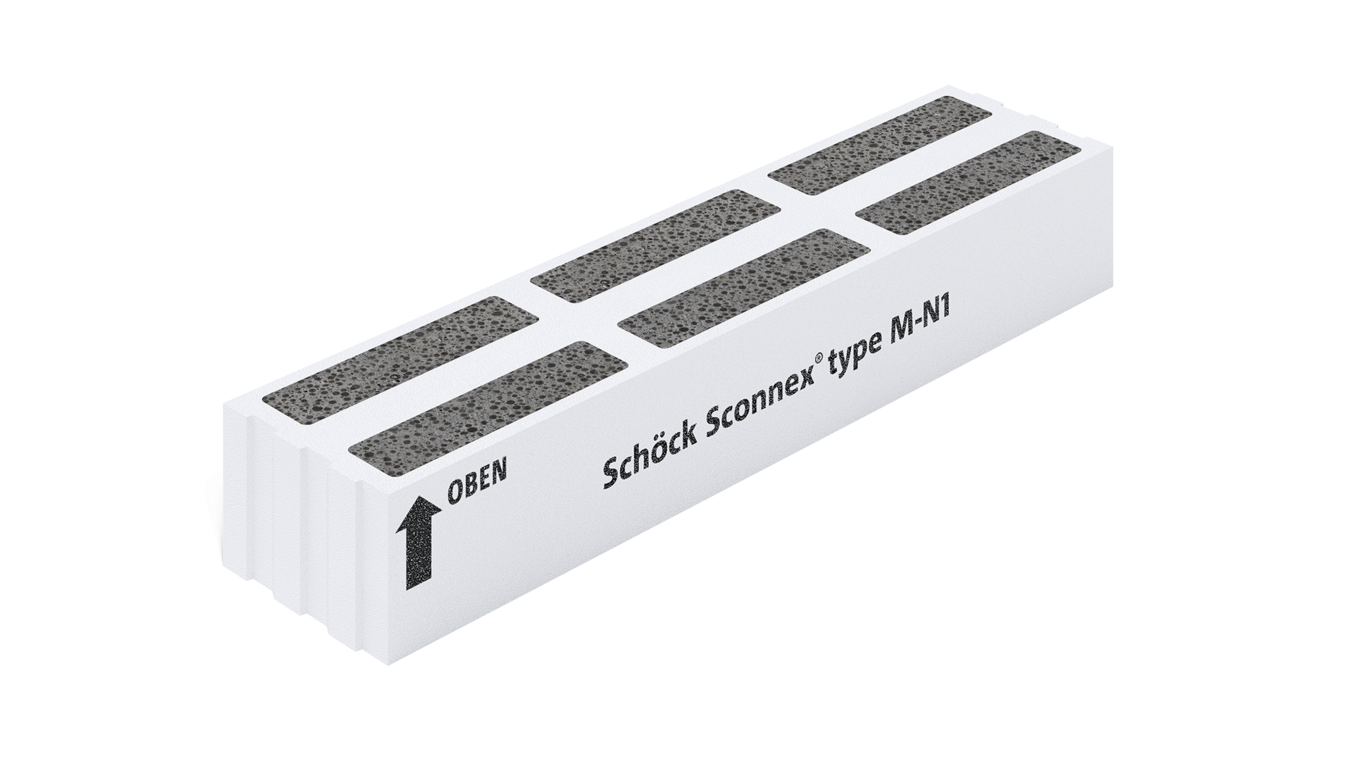

Sconnex®
Typ M

Tragendes, wasserabweisendes Wärmedämmelement zur Vermeidung von Wärmebrücken bei Mauerwerkswänden. Das Element überträgt vornehmlich Druckkräfte.

Zulassung

Produkttypen

Tragstufe N1:

Steinfestigkeitsklasse 6; λ_eq = 0,182 W/(m⋅K)

Länge: 0,75 m

mit Tragstufe N2:

Steinfestigkeitsklasse 20; λ_eq = 0,248 W/(m⋅K)

Länge: 0,75 m

Einbauschnitt

Downloads

Der Schöck Sconnex® Typ M ist praktisch kapillar nicht saugend und verhindert aufgrund seiner wasserabweisenden Eigenschaften zuverlässig einen Feuchtigkeitseintrag in die Wand während der Bauphase. Wärmedämmung von Beginn verhindert zuverlässig Tauwasseranfall, Schimmelpilzbildung und somit Bauschäden.

Durch die planparallelen Oberflächen ist die Weiterverarbeitung mit Plansteinen und Dünnbettmörtel einfach und genau. Für ein gutes Handling hat das Element eine Länge von 0,75 m, entsprechend dem üblichen Mauerwerksraster und ist ebenso geeignet für den Einbau in Verblendschalen.

Neben den Steinfestigkeitsklassen 6 und 20 ist eine Bemessung nach dem vereinfachten Verfahren der DIN 1053‑1 und den vereinfachten Berechnungsmethoden nach DIN EN 1996‑3 möglich. Ausführliche Planungsunterlagen und kompetente Beratung durch unsere Anwendungstechnik gewährleisten eine hohe Planungssicherheit.

Kategorie

1 Preisliste

Preisliste AT 2025 – gültig ab 01.01.2025

pdf, 14 MB (18.12.2024)

2 Technische Informationen

Technische Information Schöck Sconnex® Teildokument Typ M

pdf, 656 KB (22.08.2024)

3 Preisliste

Teuerungszuschlag ab 01.01.2023

pdf, 131 KB (25.03.2022)

4 Übereinstimmungszertifikate

Übereinstimmungszertifikat Nr. 1.0-14-216-01 MFPA Leipzig Schöck Sconnex® Typ M (bisher: Novomur® light)

pdf, 74 KB (30.10.2014)

5 Übereinstimmungszertifikate

Übereinstimmungszertifikat Nr. ÜZ SAC02-1.0/22-217-1 MFPA Leipzig Schöck Sconnex® Typ M (bisher: Novomur®)

pdf, 199 KB (04.11.2022)

6 Zulassungen

Zulassung Schöck Sconnex® Typ M (bisher Novomur® light) - Z-17.1-749

pdf, 792 KB (22.04.2020)

7 Zulassungen

Zulassung Schöck Sconnex® Typ M (bisher Novomur®) nach DIN 1053 und EC6 - Z-17.1-709

pdf, 1 MB (25.07.2022)

weitere Downloads anzeigen
