Tronsole®

Ruhe ist ein elementares Grundbedürfnis. Gerade in einer Zeit voller Hektik und Lärm verlangen Menschen zunehmend nach Ruhe und Entspannung. Deshalb ist Schallschutz in Gebäuden auch in keiner Weise Luxus, sondern vielmehr dringende Notwendigkeit. Insbesondere den Treppenhäusern in Mehrfamilienhäusern sollten Planer dabei vermehrte Aufmerksamkeit schenken. Weil Lärm an dieser Stelle ein häufiger, ja alltäglicher Streitpunkt ist. Und insbesondere auch rechtliche Argumente eine klare Sprache sprechen.

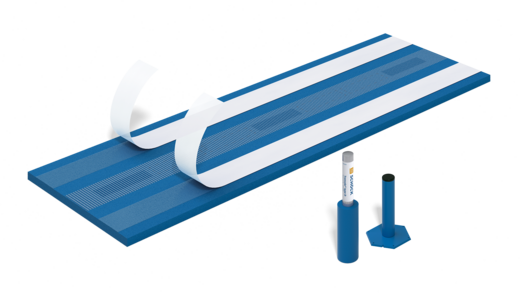

ILU_TR_Produktmotiv_Tronsole_16z9_FHD_v2_21RL

Trittschalldämmung auf hohem Niveau

Mit der Schöck Tronsole® wird die Qualitätsschallschutzstufe III der VDI 4100 (entsprechend der DEGA-Klasse B) bei Treppen zum Standard. Bei bestimmten Produkttypen wird sogar die DEGA-Klasse A erreicht.

Komplettsystem - passend für jede Treppe

Die genau aufeinander abgestimmten Varianten der Schöck Tronsole® sorgen für einen effektiven Trittschallschutz über alle Gewerke hinweg, sowohl bei geraden als auch bei gewendelten Treppen.

Sicherheit mit der blauen Linie

Die Trittschallschutzsysteme ergeben sowohl bei der Planung als auch bei der Ausführung eine blaue Linie, welche die zu entkoppelnde Treppe umschließt. Für einen sicheren Trittschallschutz.

Einfacher, schallbrückenfreier Einbau

Mit den einbaufertigen Produkten der Schöck Tronsole® werden auch die Fugen verschlossen und damit Einbaufehlern vorgebeugt. Für eine schallbrückenfreie Ausführung.

Planungssicherheit

Die Schöck Tronsole® Typ T und die Schöck Tronsole® Typ Q sind vom DIBt bauaufsichtlich zugelassen. Das Tragelement der Schöck Tronsole® Typ Z ist typengeprüft und die Schöck Tronsole® Typ F ist statisch nachgewiesen. Für eine einfache und sichere Planung.

Seiteninhalt

+ + + +

Typ T-V4

Typ L

Typ Z

Tronsole® Typ Z

Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Fertigteil) an Treppenhauswand.

Zum Typ Z

Tronsole® Typ L

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Schöck Tronsole® Typ T: Trittschalldämmung zwischen Treppenlauf und Podest

Tronsole® Typ T-V4

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Fertigteil) an Podest (Ortbeton oder Halbfertigteil).

Zum Typ T

Gerader Treppenlauf, Treppenlauf und Podest entkoppelt

Entkopplung des Treppenlaufs zum Podest durch Schöck Tronsole® Typ T, Entkopplung des Podest zur Wand durch Tronsole® Typ Z. Die Treppe wird zur Wand mit Tronsole® Typ L gedämmt. Somit ergibt sich die blaue Linie um die zu entkoppelnde Treppe - als Qualitätsmerkmal für einen sicheren Trittschallschutz.

Gerader Treppenlauf, Treppenlauf und Podest entkoppelt

Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Fertigteil) an Treppenhauswand.

Zum Typ Z

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Fertigteil) an Podest (Ortbeton oder Halbfertigteil).

Zum Typ T

+ + + +

Typ B-V1

Typ L

Typ F-V1

Schöck Tronsole® Typ F: Trittschalldämmung zwischen Fertigteiltreppenlauf und Podest

Tronsole® Typ F-V1

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

Tronsole® Typ L

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Schöck Tronsole® Typ B: Trittschalldämmung zwischen Treppenlauf und Bodenplatte

Tronsole® Typ B-V1

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Fertigteil) an Bodenplatte.

Zum Typ B

Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmendem Estrich

Entkopplung des Treppenlaufs zum Podest durch Schöck Tronsole® Typ F und zur Bodenplatte durch Tronsole® Typ B. Der Treppenlauf wird zur Wand mit Tronsole® Typ L gedämmt. Somit ergibt sich die blaue Linie um den zu entkoppelnden Lauf - als Qualitätsmerkmal für einen sicheren Trittschallschutz.

Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmendem Estrich

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Fertigteil) an Bodenplatte.

Zum Typ B

+ + + +

Typ F-V1

Typ L

Typ Q

Tronsole® Typ Q

Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Wand.

Zum Typ Q

Tronsole® Typ L

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Tronsole® Typ F-V1

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

Gewendelter Treppenlauf

Entkopplung des gewendelten Treppenlaufs zum Podest durch Schöck Tronsole® Typ F und zur Wand durch Tronsole® Typ Q. Die Fuge wird mit Tronsole® Typ L ausgeführt. Somit ergibt sich die blaue Linie um den zu entkoppelnden Lauf - als Qualitätsmerkmal für einen sicheren Trittschallschutz.

Gewendelter Treppenlauf

Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Wand.

Zum Typ Q

Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.

Zum Typ L

Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).

Zum Typ F

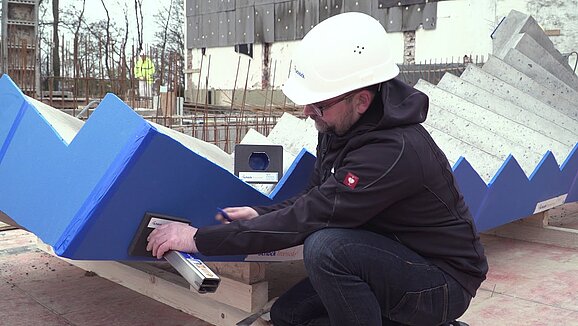

Schallbrückenfreier Einbau bei gewendelten Fertigteil-Treppenläufen. Schöck Tronsole® Typ T, Q, L.

Die Treppe wird mit der Schöck Tronsole® für eine schallbrückenfreie Ausführung umlaufend beklebt. Dadurch ergibt sich ein optimales Schallschutzsystem. Im Vergleich zu aufwendigen Einzellösungen auf der Baustelle werden mit der Schöck Tronsole® Einbaufehler minimiert und das Verletzungsrisiko verringert. Zusätzlich reduziert die blaue Linie die Gefahr von Schallbrücken. Sehen Sie den Einbau bei gewendelten Treppenläufen im Fertigteilwerk und auf der Baustelle.

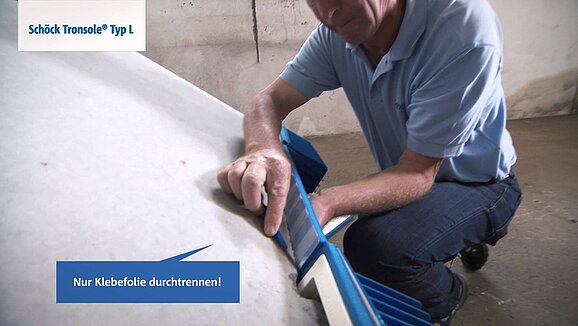

Schallbrückenfreier Einbau von Podesten mit geraden Treppenläufen

Mit dem Schallschutzsystem, das die Schöck Tronsole® Typen bilden, wird die Treppe schallbrückenfrei umlaufend beklebt. Im Vergleich zu aufwendigen Einzellösungen werden mit der Schöck Tronsole® Einbaufehler vermieden und das Verletzungsrisiko verringert. Zusätzlich minimiert die blaue Linie die Gefahr von Schallbrücken. Sehen Sie den Einbau bei Podesten mit geraden Treppenläufen.

Interview messelive.tv - Schöck Tronsole® auf der Messe Bautec

Auf der bautec 2018 in Berlin präsentiert die Schöck Bauteile GmbH innovative Produkte mit einem hohen bauphysikalischen Nutzen. Die Schöck Tronsole® vermeidet beispielsweise die Trittschallübertragung von der Treppe oder dem Podest an die Wand. Im Interview mit messelive.tv erklärt Schöck-Bauphysikerin Solitair Kluth, wie sich die Anforderungen an den Schallschutz in den letzten Jahren verändert haben und wie dieser mit der Unterstützung von Schöck sowohl bei der Planung, als auch bei der Bauausführung sichergestellt werden kann.

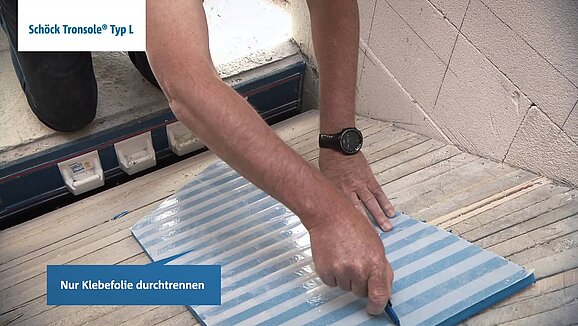

Schallbrückenfreier Einbau bei gewendelten Treppenläufen

Mit dem Schallschutzsystem, das die Schöck Tronsole® Typen bilden, wird zwischen Treppe und Wand/Podest eine durchgängige akustische Trennung realisiert, die anhand einer umlaufenden blauen Linie erkennbar ist. Damit die Gefahr von Schallbrücken minimiert ist. Sehen Sie den Einbau bei gewendelten Treppenläufen.

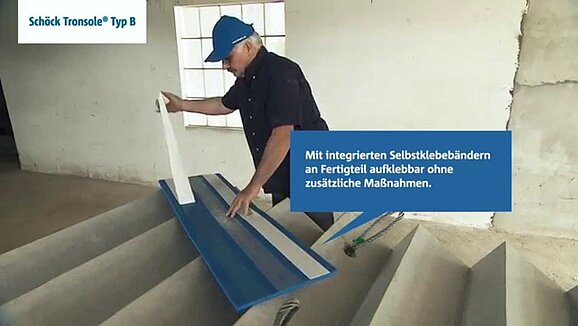

Schallbrückenfreier Einbau von geraden Fertigteil-Treppen

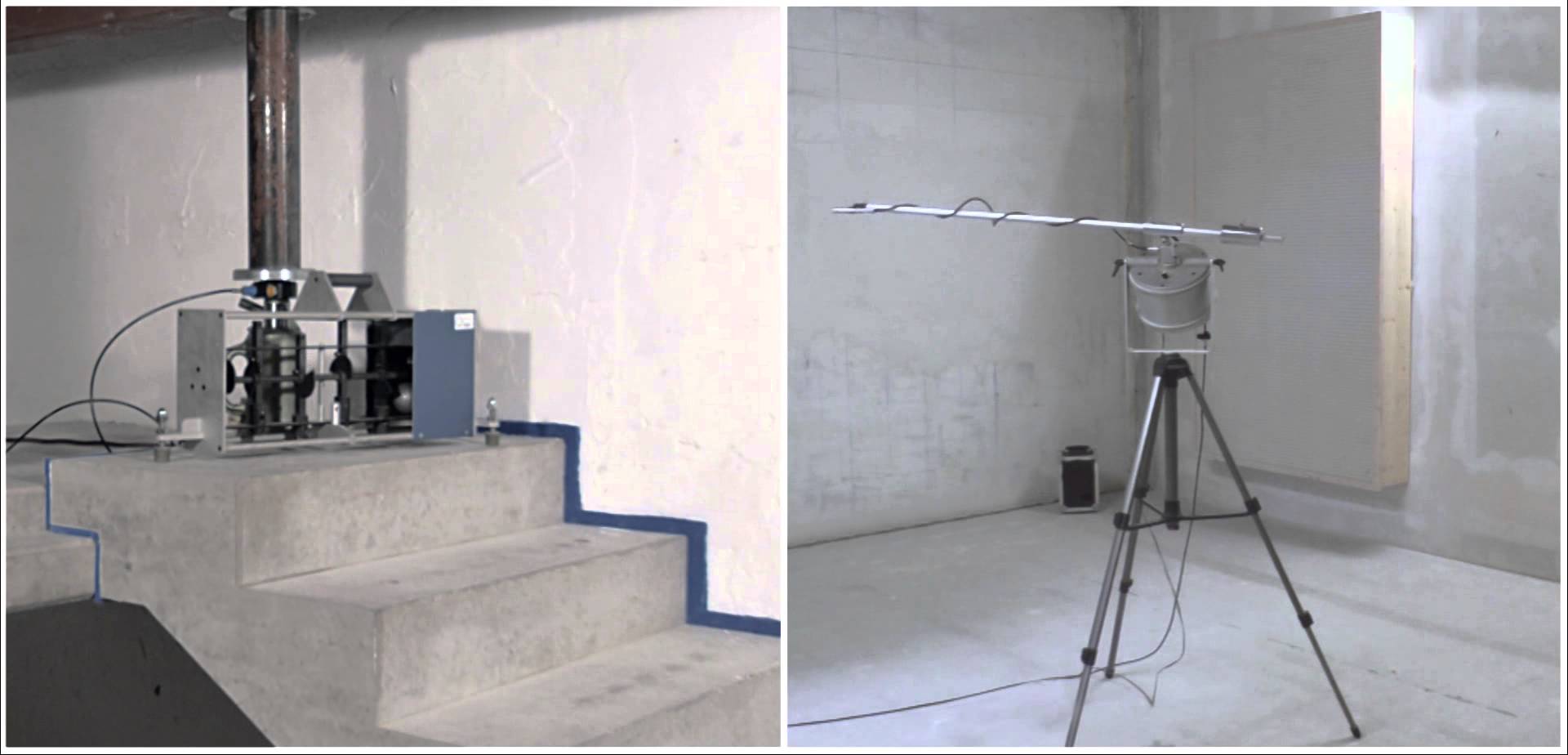

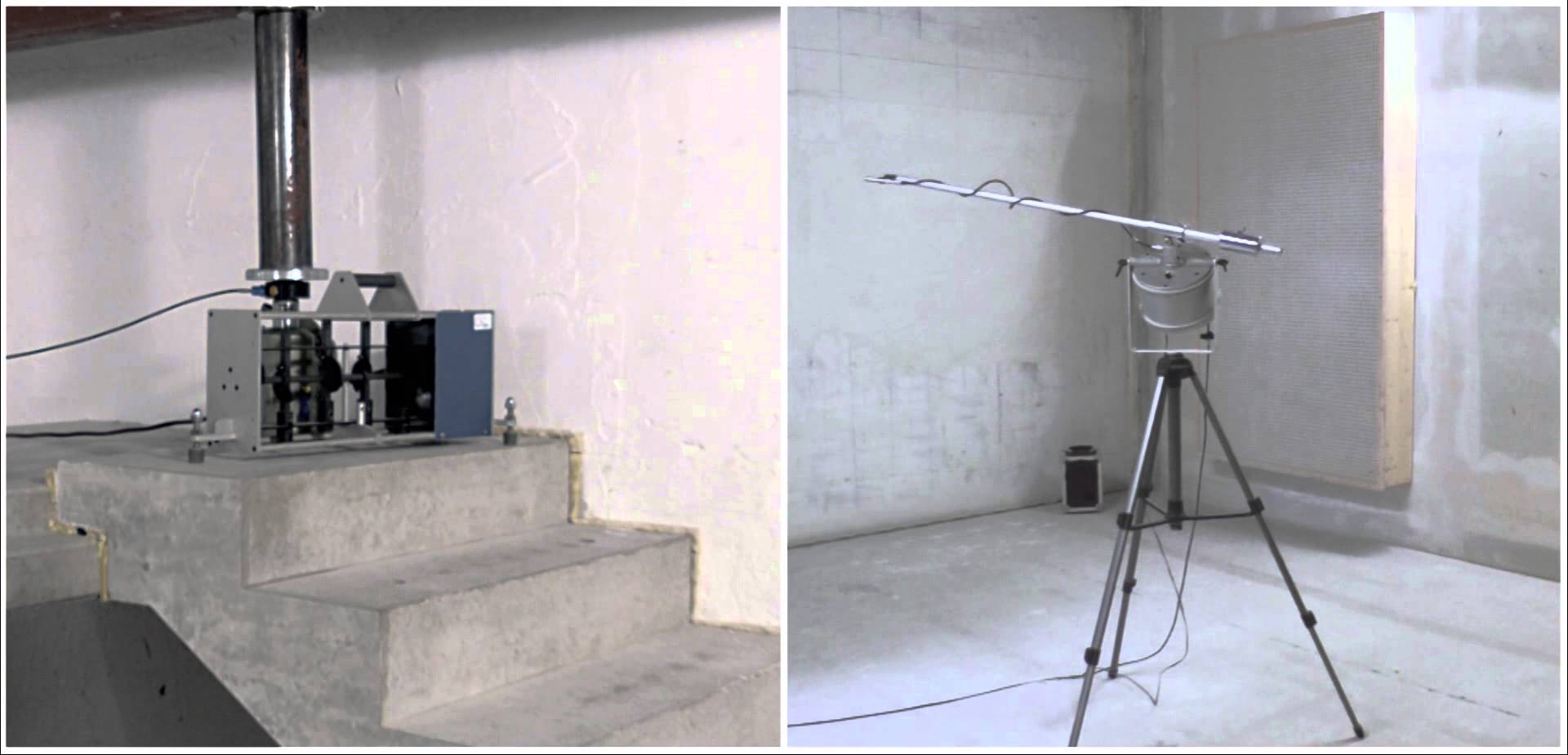

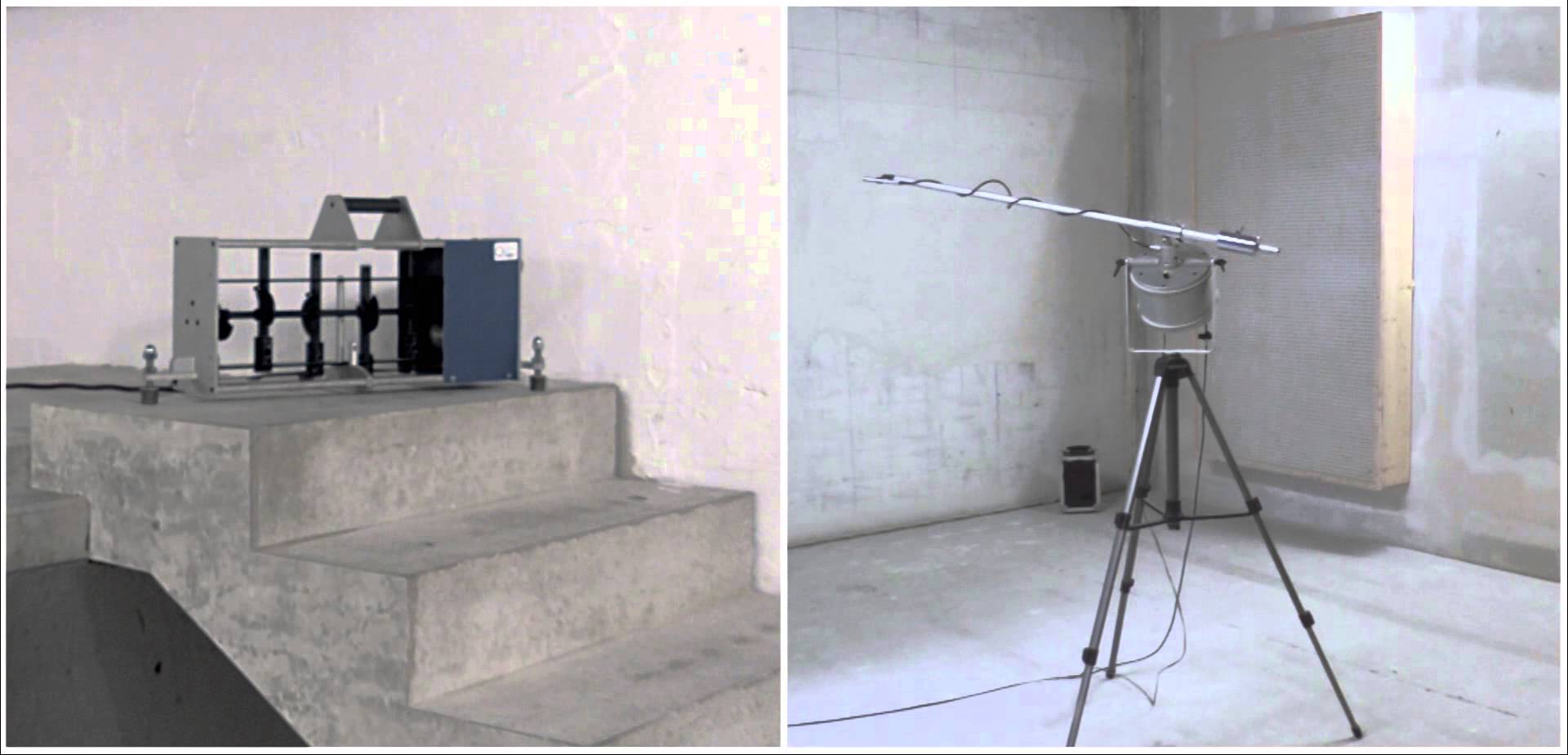

Trittschalldämmung im Vergleich.

Das Prüfverfahren zur Bestimmung der Schalldämmung von Schalldämmelementen für massive Treppen ist in der Norm DIN7396 "Bauakustische Prüfung - Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen", Ausgabe 06-2016 beschrieben. Alle Schöck Tronsole® Typen wurden nach dem neuen Verfahren getestet. Diese Werte nach DIN 7396 können als Grundlage für den Nachweis nach DIN 4109 verwendet werden.
