Eberhard Schöck (1935.-2022.) slovio je za vizionara. Sa svojim rješenjem za minimiziranje toplinskih mostova na isturenim građevinskim elementima revolucionirao je građevinski sektor i postavio nove standarde.
common/forms/close
Molimo odaberite svoju zemlju
Europe
Australia
North America
Can't find your country? Please visit
www.schoeck.com
or contact us on
export@schoeck.com
40 godina Isokorb®Jednostavno originalan
Izum Schöck Isokorb®-a bila je jedna od najvažnijih prekretnica u povijesti poduzeća. On je i danas jednako inovativan kao i u doba kad je nastao, te predstavlja primjer standarda koje smo postavili za razvoj naše cjelokupne palete proizvoda: napredna gradnja, bolja ekološka održivost, veća sigurnost, jednostavna uporaba te posljedično veća ekonomičnost.
Skijanje koje je sve promijenilo
Skijaški odmor 1979. godine bio je trenutak nastanka Isokorb®-a: u kući za odmor Eberhard Schöck otkrio je velike površine plijesni na ploči na koju su s vanjske strane spojeni mnogobrojni neizolirani balkoni. Već na odmoru izrađuje prve skice mogućih rješenja tog nedostatka, pitajući se kako ga građevinski, fizikalno i statički riješiti.
Već iduće godine Eberhard Schöck prijavljuje svoj prvi patent za pionirsku ideju, a 1983. godine na sajmu DEUBAU u Essenu i na sajmu SWISSBAU u Baselu, prvi put je predstavljen „Izolacijski element za isturene balkone“ Isokorb® tip M, koji iste godine dolazi na tržište.
Eberhard Schöck rado se prisjećao tog trenutka: „Interes stručnjaka za ovaj proizvod bio je zaista velik, pa se pojavila nada da je riječ o proizvodu koji ima budućnost.“ Danas, 40 godina kasnije, pokazalo se da je bio u pravu.
Ispred svog vremena
Sa svojim izumom za minimiziranje toplinskih mostova na isturenim građevinskim elementima iz 1983. godine, Eberhard Schöck revolucionirao je građevinsku branšu, pokazavši da je bio ispred svog vremena:
Kako tada, tako i danas, Schöck Isokorb® postavlja nove standarde. Vizija Eberharda Schöcka o tome kako „pojednostaviti građenje“ utkana je u DNK poduzeća Schöck. Zahvaljujući kontinuiranom razvoju, Isokorb® i danas predstavlja najmoderniju tehnologiju kad je riječ o jednostavnom, energetski učinkovitom i sigurnom spoju isturenih građevinskih elemenata, poput, primjerice, priključka balkona na zgradu.
Prekretnice
Schöck Isokorb®, inovativni termoizolacijski element, postepeno se od 1983. godine etablirao na tržištu. S godinama su došle nove inovacije proizvoda i osvojena su nova tržišta.
Iz Baden-Badena u cijeli svijet
Nakon revolucionarnog izuma Isokorb®-a sve se nastavilo brzo razvijati. Inovativno rješenje izazvalo je pozornost i tržište ga dobro prihvaća. Kako bi zadovoljio veliku potražnju za Isokorb®-om, Schöck proširuje proizvodne površine te zapošljava tehničke savjetnike, kako bi svim građevinskim dionicima pružio vrhunsku uslugu.
I izvan Njemačke ubrzo je uočeno da Schöck Isokorb® nudi inteligentno i učinkovito rješenje za minimiziranje toplinskih mostova. Uslijedile su prve narudžbe s današnjih tržišta Češke, Poljske, Italije i Skandinavije. Danas se Isokorb® prodaje u 40-ak zemalja.
„Nikad se ne treba zaustaviti na starome. Da bi čovjek bio uspješan, mora razvijati potpuno nove ideje ili poboljšavati već postojeće.«
(Eberhard Schöck)
Ovaj moto vrijedi i danas. Niti nakon 40 godina nije došao kraj inovacijama. Upravo suprotno – to je poticaj svim zaposlenicima da nastave ispisivati priču o uspjehu.
Rješenje
Schöck Isokorb®, inovativno i jednostavno rješenje za minimiziranje toplinskih mostova toplinskim odvajanjem, jedna je od sastavnica građevinskog sektora. Pritom to rješenje nije samo široko primjenjivo, nego povrh toga raspolaže i svim relevantnim građevinskim dokumentima.
Izazov i njegovo rješenje.
Gubici energije nastaju na pojedinim mjestima koja propuštaju više topline, uslijed čega toplina može brže napustiti prostor prema van, nego prodrijeti kroz susjedne građevinske elemente. Takva područja nazivamo toplinskim mostovima. Osim povećanog gubitka energije, na takvim mjestima često nastaju i građevinske štete zbog kondenzacije ili plijesni. Taj gubitak topline može se smanjiti jedino pomoću toplinske izolacije po cijeloj duljini. Kako bi se to postiglo, ugrađuju se nosivi termoizolacijski elementi poput Schöck Isokorb®-a. Pritom Schöck Isokorb® nije samo dio toplinske izolacije, već je i dio statike.
Široka primjenjivost i neuobičajene geometrije
Područje primjene Schöck Isokorb®-a je raznovrsno: za priključak betona na beton, betona na čelik ili čelika na čelik, svestrani program proizvoda nudi odgovarajuća rješenja protiv toplinskih mostova na isturenim ili poduprtim balkonima, lođama, arkadama, nadstrešnicama i atikama – kako u novogradnji, tako i pri sanaciji.
Povrh standardne primjene, sa Schöck Isokorb®-om moguće su i individualne i zahtjevne situacije ugradnje, poput nekonvencionalnih geometrija, velikih duljina istaka ili realizacije hibridne drvene gradnje.
Rješenje u detalju
+
+
+
+
+
+
+
+
Protupožarne ploče i protupožarna traka
- razred vatrootpornosti REI120 ostvaren pomoću protupožarnih ploča i protupožarne trake
- protupožarna traka nabubri u slučaju požara
- poravnata protupožarna ploča olakšava ugradnju
Tlačni ležaj
- HTE-Compact® tlačni ležaj sastoji se od vrhunskog finog betona
- veliki prijenos sile (tlačna sila) uz istovremeno optimiranu toplinsku provodljivost
- avni spoj s izolacijskim tijelom za jednostavnu ugradnju
Izolacijsko tijelo
- izolacijsko tijelo je polistirenska čvrsta pjena NEOPOR®, koja apsorbira i reflektira toplinsko zračenje
- brine o optimalnoj toplinskoj izolaciji
- dostupne dimenzije od 80 mm i 120 mm
Etiketa
- pomoću QR koda može se dobiti neverbalne upute za ugradnju
- strelice koje pokazuju smjer označavaju konkretni priključak
- oznaka tipa na gornjem i donjem bridu
Gornji i donji sintetički profil
- štiti izolacijski materijal Neopor® i protupožarnu ploču od oštećenja
Šipka za prijenos poprečne sile
- Na mjestu reške građevinskog elementa potrebno je koristiti plemeniti čelik zbog zaštite od korozije i zbog većeg opterećenja. Ostatak šipke za prijenos poprečne sile sastoji se od betonskog čelika.
- prijenos poprečnih sila
- na strani balkona savijena prema gore kao integrirana rubna armatura
- nisu nužne dodatne utične vilice ili poprečni razdjelni štapovi za fiksiranje utičnih vilica
Sintetička učvrsna letvica
- fiksiranje vlačnih štapova, pa stoga nisu nužni poprečni razdjelni štapovi izvan izolacijskog tijela
- moguće je jednostavno uvlačenje niti u postojeću armaturu
Vlačni štap
- Na mjestu reške građevinskog elementa potrebno je koristiti plemeniti čelik zbog zaštite od korozije i zbog većeg opterećenja. Ostatak vlačnog štapa sastoji se od betonskog čelika.
- prijenos vlačnih sila
- smanjenje prolaza topline smanjenjem poprečnog presjeka štapa u dijelu od plemenitog čelika
- razred vatrootpornosti REI120 ostvaren pomoću protupožarnih ploča i protupožarne trake
- protupožarna traka nabubri u slučaju požara
- poravnata protupožarna ploča olakšava ugradnju
- HTE-Compact® tlačni ležaj sastoji se od vrhunskog finog betona
- veliki prijenos sile (tlačna sila) uz istovremeno optimiranu toplinsku provodljivost
- avni spoj s izolacijskim tijelom za jednostavnu ugradnju
- izolacijsko tijelo je polistirenska čvrsta pjena NEOPOR®, koja apsorbira i reflektira toplinsko zračenje
- brine o optimalnoj toplinskoj izolaciji
- dostupne dimenzije od 80 mm i 120 mm
- pomoću QR koda može se dobiti neverbalne upute za ugradnju
- strelice koje pokazuju smjer označavaju konkretni priključak
- oznaka tipa na gornjem i donjem bridu
- štiti izolacijski materijal Neopor® i protupožarnu ploču od oštećenja
- Na mjestu reške građevinskog elementa potrebno je koristiti plemeniti čelik zbog zaštite od korozije i zbog većeg opterećenja. Ostatak šipke za prijenos poprečne sile sastoji se od betonskog čelika.
- prijenos poprečnih sila
- na strani balkona savijena prema gore kao integrirana rubna armatura
- nisu nužne dodatne utične vilice ili poprečni razdjelni štapovi za fiksiranje utičnih vilica
- fiksiranje vlačnih štapova, pa stoga nisu nužni poprečni razdjelni štapovi izvan izolacijskog tijela
- moguće je jednostavno uvlačenje niti u postojeću armaturu
- Na mjestu reške građevinskog elementa potrebno je koristiti plemeniti čelik zbog zaštite od korozije i zbog većeg opterećenja. Ostatak vlačnog štapa sastoji se od betonskog čelika.
- prijenos vlačnih sila
- smanjenje prolaza topline smanjenjem poprečnog presjeka štapa u dijelu od plemenitog čelika
Promjene
Pogledajmo zajedno promjene posljednjih godina.

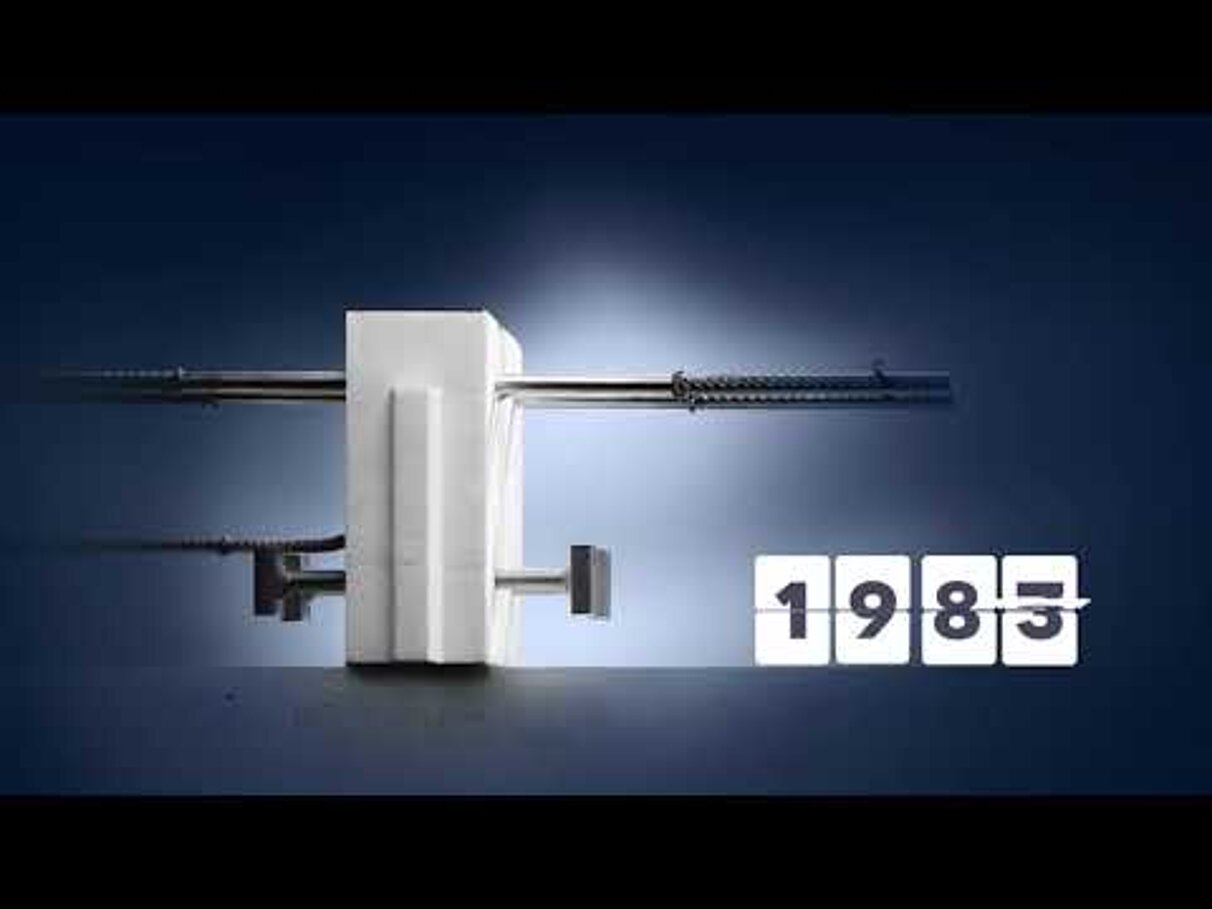

RAZVOJ OD 1983. DO DANAS
Kod uvođenja novoga proizvoda od ključne su važnosti dodatne informacije. To je znao i Eberhard Schöck 1983. godine kod uvođenja Schöck Isokorb®-a. Tadašnja mapa s informacijama sadržavala je svo znanje o „Balkonskoj izolacijskoj ploči s armaturom“ odnosno o novom i inovativnom termoizolacijskom elementu: informacije o proizvodu, tehničke nacrte, upute o ugradnji i izvješća o testiranju.
Mapa s informacijama iz 1983. godine postoji i danas – no, u međuvremenu je razvijeno još štošta. Zbog proširenja programa proizvoda postalo je nužno napraviti više tehničkih informacija ovisno o vrsti priključka i načinu gradnje. S godinama se promijenio i vanjski izgled. Ono što smo zadržali su detaljne tehničke informacije koje pomažu projektantima.
Tlačni ležaj, važan sastavni dio Isokorb®-a, bio je 1987. godine u potpunosti od plemenitog čelika. U rešku je stavljen glatki čelik, a za prijenos tlačnih sila u betonski element služile su zavarene čelične ploče. Zahvaljujući izgledu, interno ga se od milja nazivalo „kost“.
Tadašnji tlačni ležaj od plemenitog čelika s godinama je zamijenjen inovativnim tlačnim ležajem, ispunjenim vrhunskim finim betonom. Time se prolaz topline u prosjeku smanjio za 24%. Zahvaljujući geometriji tlačnog ležaja, Schöck Isokorb® može se još jednostavnije ugraditi.
U jednom Isokorbu proizvedenom 1997. godine bilo je jako puno ručnoga rada…
…a tome je danas, zbog velike raznolikosti kod montaže Isokorb® tipova, i dalje tako. No, i digitalizacija je ušla u proizvodnju – koja se u cijelosti odvija bez papira, a proizvodni planovi prikazuju se na monitorima. Proizvodnja potrebnih pojedinačnih komponenti za Schöck Isokorb® uglavnom se odvija potpuno automatski.
Jarko, šareno i senzacionalno oglašavanje imalo je za cilj privući pozornost na tvrtku i inovativni termoizolacijski element.
Posljednjih nekoliko godina vidljivost i marketing Schöck Isokorb®-a doživjeli su promjene. Danas se koristi profesionalno prezentiranje proizvoda.
Novosti
Od 1983. godine Schöck Isokorb® neprestano se razvija. U bliskoj suradnji s partnerima i klijentima stalno se radi na novim idejama i inovacijama, kako bi se gradnja još više pojednostavila.
Svi radnici stoga nastoje Schöck Isokorb® i u budućnosti učiniti boljim i inovativnijim. Pritom nam je, uz daljnji razvoj proizvoda i njegovih komponenti, jednako važno udovoljiti i zahtjevima tržišta. Širok portfelj Schöck Isokorb®-a tako nudi i rješenja za povećane zahtjeve u vezi sa smanjenjem udarnog zvuka, protupotresnim dimenzioniranjem ili vibriranjem balkona. Velika raznovrsnost tipova obitelji proizvoda Isokorb® arhitektima i projektantima pruža veću slobodu prilikom oblikovanja i realizacije njihovih projekata.
Reference
Svim proizvodnim inovacijama prethodilo je intenzivno razdoblje razvoja, prije nego su primijenjene na međunarodnim projektima. No, najbolji argumenti dolaze iz prakse.
Original koji se dokazuje i oduševljava u praksi.
Prednosti i koristi koje proizlaze iz obitelji proizvoda Isokorb® uvjerljive su i puno šire od teorije. Za istinsko oduševljenje i ponos zaslužni su impresivni, arhitektonski i tehnički zahtjevni referentni projekti, koji se oslanjaju na termoizolacijski element te na taj način usklađuju najviše zahtjeve arhitekture i energetske učinkovitosti.
Digitalizacija
Kot podpora udeležencem pri gradnji so za Isokorb® in druge Schöckove proizvode na voljo številne digitalne rešitve za najrazličnejše zahteve.
Lastne digitalne rešitve in integracije v statiki ter programska oprema CAD/BIM
-
programska oprema za dimenzioniranje Schöck Scalix® bo v prihodnje osrednje programje za dimenzioniranje Schöckovih proizvodov in bo kot spletna aplikacija nudila številne prednosti. Že danes se lahko dimenzionirajo svobodne geometrijske oblike balkonov
-
pri tem vam pomaga iskalnik tipov, s katerim lahko najdete ustrezen Schöck Isokorb® za vaše statične zahteve
-
knjižnice CAD/BIM za projektiranje digitalnih modelov zgradb
Schöck pa vas ne podpira samo z lastnimi digitalnimi rešitvami: dimenzioniranje, integrirano v najpomembnejšo programsko opremo za statiko in CAD/BIM, ponuja možnost enostavnega in udobnega projektiranja Schöckovih proizvodov v vašem običajnem in priljubljenem delovnem okolju. Zaradi tega je projektiranje bolj enostavno, udobno in učinkovito.
