Driedimensionale thermische bruggen
Een voorbeeld van een driedimensionale thermisch brug is de uitwendige hoek van een ruimte. In afbeelding 4 is weergegeven hoe de warmtestroom zich in een tweedimensionaal vlak verhoudt. Bij een driedimensionale aansluiting wordt deze warmtestroom groter. De binnenoppervlaktetemperatuur, die bij de aansluiting van het knooppunt bij tweedimensionale aansluitingen al lager is, is in de hoek van het driedimensionale detail nog lager. De reden hiervoor is het geometrische effect als gevolg van de ongunstige verhouding van het buitenoppervlak ten opzichte van het binnenoppervlak.

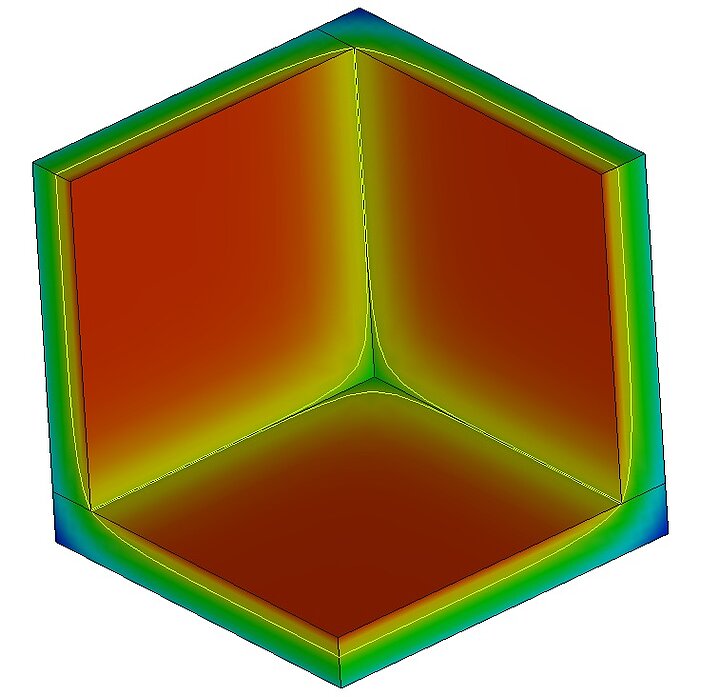

Afbeelding 9: Weergave van de binnenzijde van een hoekaansluiting (uitwendige hoek). De aangrenzende buitenruimte is koud, waardoor het kleurverloop van rood (warm) naar blauw (koud) loopt. In de drie lijnvormige lineaire thermische bruggen is een lagere temperatuur te zien. Dat geldt nog sterker voor de zone in de ruimte waar de drie vlakken samenkomen. Hier is de laagste binnenoppervlaktetemperatuur aanwezig.
