Arten von Wärmebrücken

Materialbedingte Wärmebrücken

Materialbedingte Wärmebrücken entstehen, wenn Bauteile mit stark unterschiedlicher Wärmeleitfähigkeit aneinander angrenzen. Ein typisches Beispiel hierfür sind die Dämmschicht durchstoßende Anker. Über die metallischen Anker ist im Vergleich zu der angrenzenden Dämmung der Wärmeabfluss erhöht.

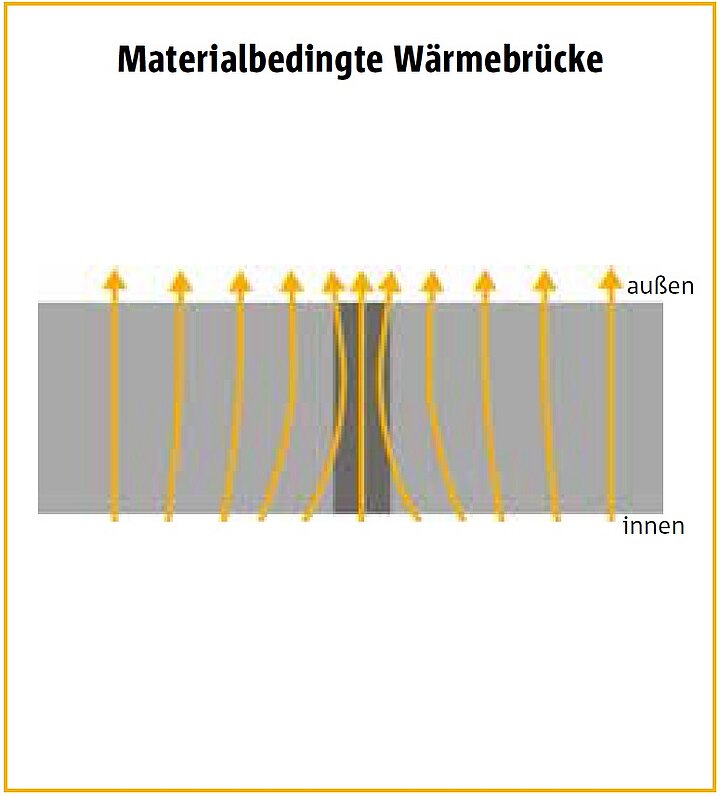

Seite_6_Bild1

Abbildung 1: Schnittzeichnung durch zwei Materialien (Dunkelgrau mit hoher Leitfähigkeit, Hellgrau mit niedriger Leitfähigkeit), die Richtung des Wärmestroms ist durch Pfeile dargestellt. Der Wärmestrom fließt vom warmen Raum (unterer Bildrand) zum kälteren Raum (oberer Bildrand) durch die Materialien.

Geometrisch bedingte Wärmebrücken

Geometrische Wärmebrücken entstehen, wenn die Wärme abgebende Oberfläche sehr viel größer ist als die Wärme aufnehmende Oberfläche. Typische Beispiele hierfür sind Gebäudeecken. Hier sinken an den Wärme aufnehmenden Oberflächen die Oberflächentemperaturen stark ab, da die Wärme über die größeren abgebenden Oberflächen stark abfließen kann.

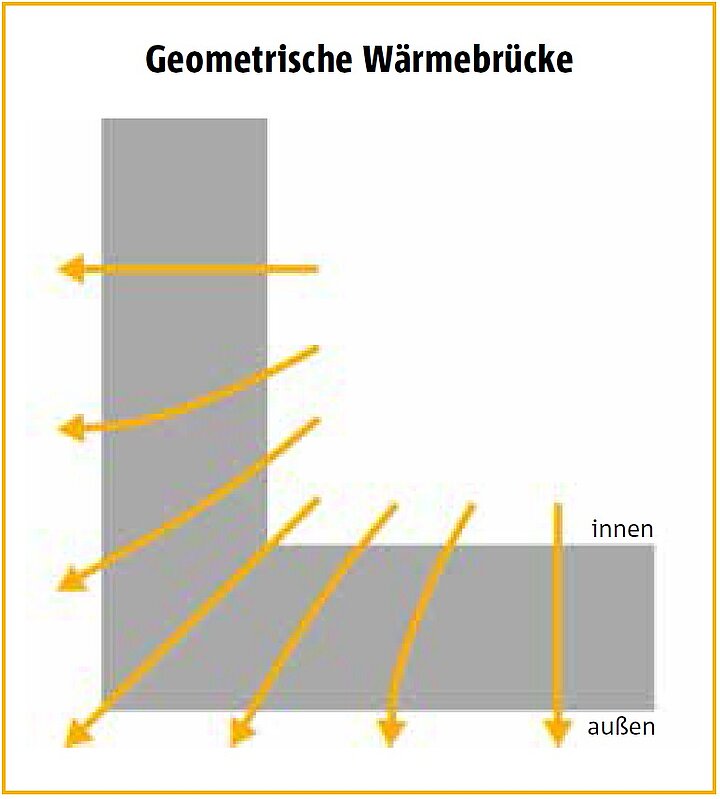

Seite_6_Bild2

Abbildung 2: Schnittzeichnung einer Gebäudeecke, die Pfeile beschreiben die Richtung des Wärmestroms vom warmen zum kalten Raum. Der linienförmige Wärmestrom durch eine ungestörte Wand wird durch die geometrische Situation stark beeinflusst.

Die Auswirkungen von Wärmebrücken sind:

  • Gefahr von Schimmelpilzbildung
  • Gefahr von gesundheitlichen Beeinträchtigungen (Allergien etc.)
  • Gefahr von Tauwasserausfall
  • Erhöhter Heizenergieverlust
  • Verschlechterung von Wohnkomfort und Behaglichkeit
