Zur Erfassung und Beschränkung der Auswirkungen von Wärmebrücken gibt es verschiedene Kennwerte. Diese beschreiben unterschiedliche Eigenschaften von Wärmebrücken. Während die Wärmedurchgangskoeffizienten ψ und χ Auskunft über die energetischen Wärmeverluste geben, wird durch den Temperaturfaktor und die minimale Oberflächentemperatur das Risiko für Schimmelpilzbildung und Tauwasserausfall bewertet.
Die rechnerische Ermittlung dieser Kenngrößen ist ausschließlich durch eine wärmetechnische Finite-Element-Berechnung (FE-Berechnung) der konkret vorliegenden Wärmebrücke möglich. Hierzu wird der geometrische Aufbau der Konstruktion im Bereich der Wärmebrücke zusammen mit den Wärmeleitfähigkeiten der eingesetzten Materialien in einem FE-Programm modelliert. Die anzusetzenden Randbedingungen bei der Berechnung und Modellierung sind in der DIN EN ISO 10211 geregelt.

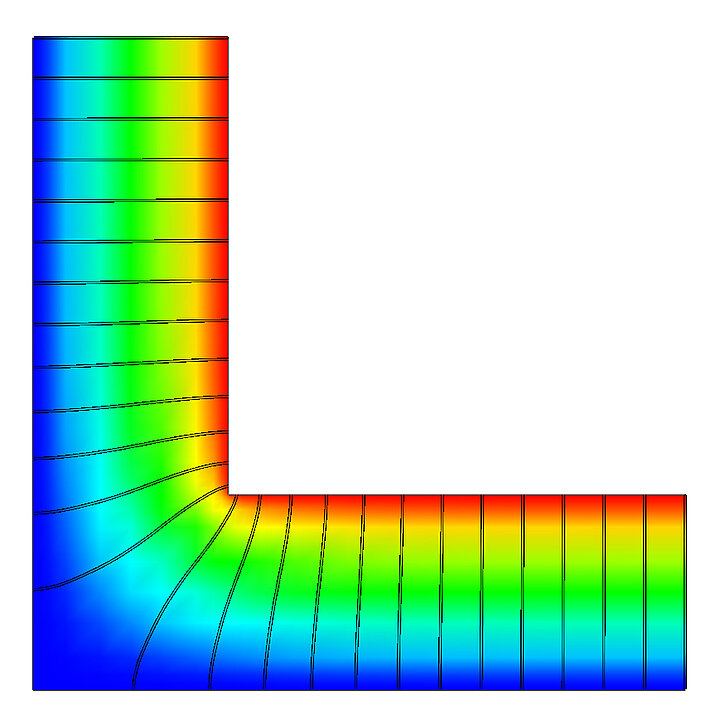

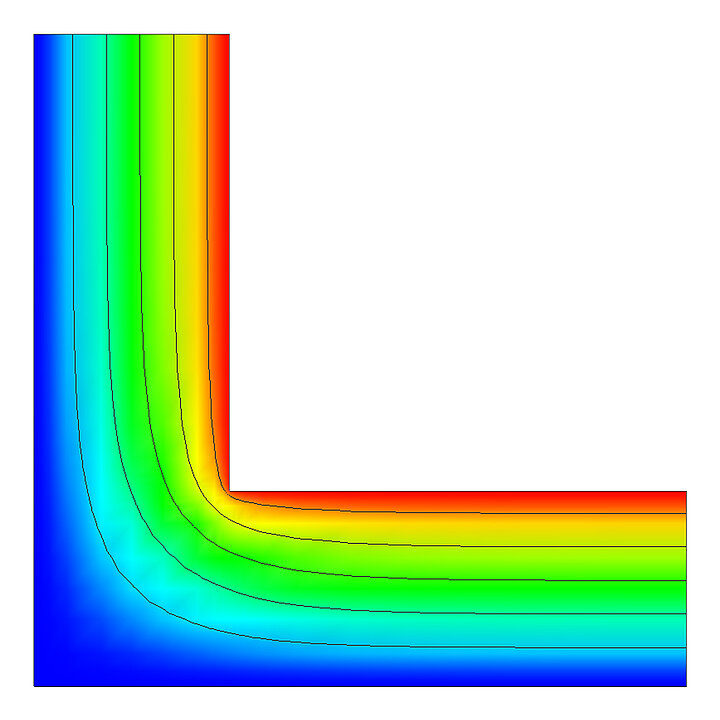

Die FE-Berechnung liefert neben den quantitativen Kennwerten auch eine Darstellung der Temperaturverteilung innerhalb der Konstruktion. Dabei wird meist eine Darstellung des Wärmestroms durch Wärmestromlinien (siehe Abbildung 3) oder Isothermen (siehe Abbildung 4) gewählt.
Die Darstellung mit Wärmestromlinien zeigt, auf welchem Weg durch die Konstruktion die Wärme verloren geht, und es lassen sich somit die wärmetechnischen Schwachstellen der Wärmebrücke gut erkennen. Die Isothermen sind Linien oder Flächen gleicher Temperatur und zeigen die Temperaturverteilung innerhalb des berechneten Bauteils. Wärmestromlinien und Isothermen stehen stets senkrecht zueinander (siehe Abbildungen 3 und 4).
