Formen von Wärmebrücken
Linienförmige Wärmebrücken

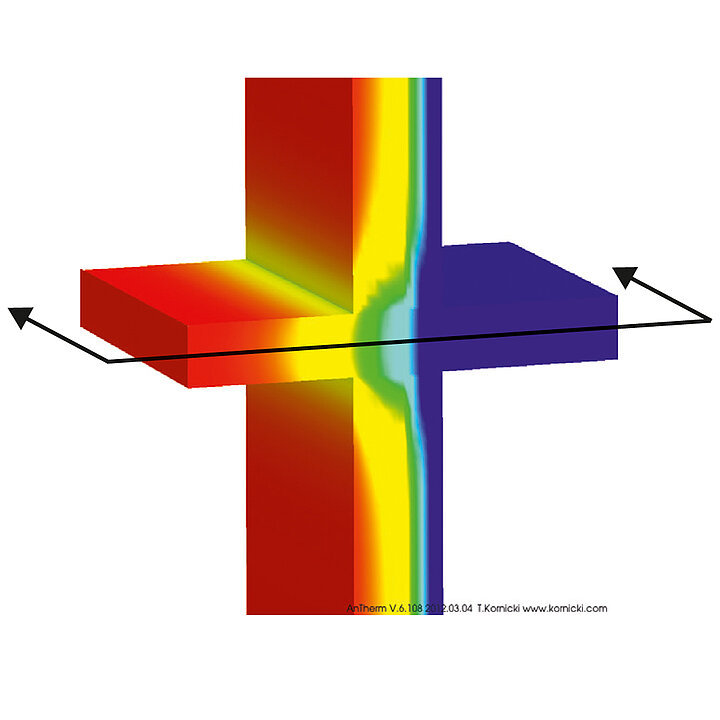

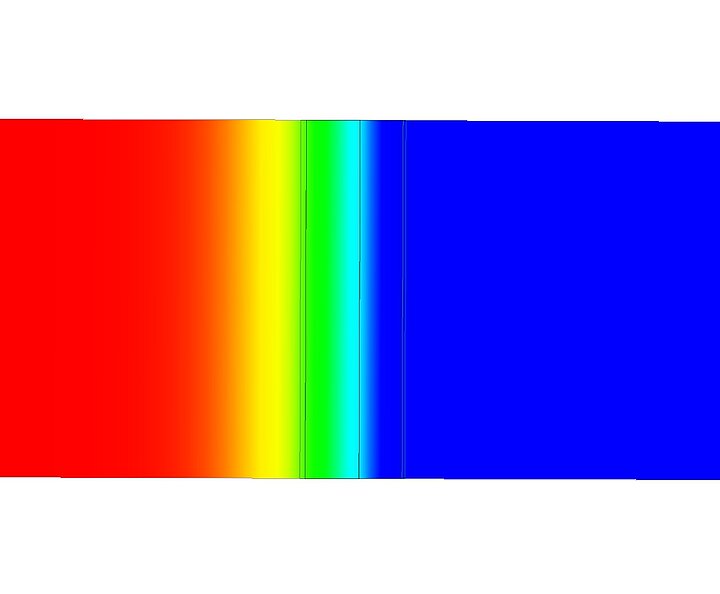

Linienförmige Wärmebrücken sind Störungen der thermischen Hülle, die bezogen auf eine bestimmte Länge der Hülle auftreten. Typische Beispiele hierfür sind Balkonanschlüsse, bei denen die Deckenplatte durch die Wand läuft (siehe Balkone bzw. ungedämmte auskragende Bauteile), Außenwandkanten, Deckenauflager und Fensterlaibungen. Die energetischen Verluste, die durch eine linienförmige Wärmebrücke auftreten, werden durch den längenbezogenen Wärmedurchgangskoeffizienten ψ-Wert dargestellt.
Punktförmige Wärmebrücken

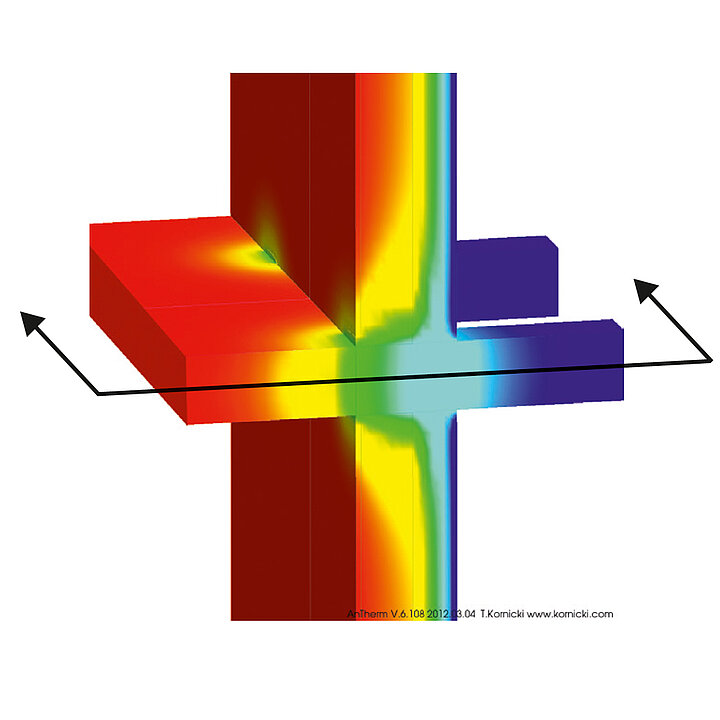

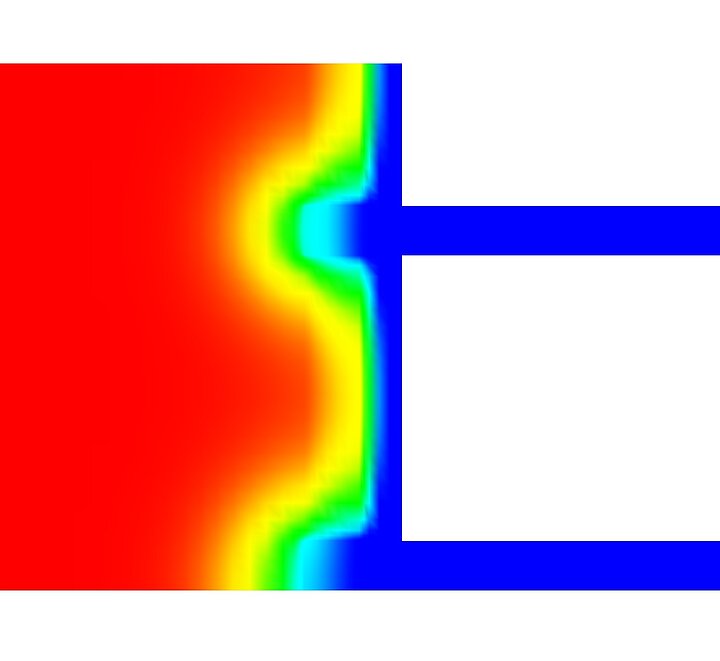

Punktförmige Wärmebrücken sind Störungen der thermischen Hülle, die lokal so stark begrenzt sind, dass sie nur punktuell auftreten. Typische Beispiele sind Befestigungselemente wie Dübel, dämmschichtdurchstoßende Stützen und Anker von Vorhangfassaden. Die energetischen Verluste durch punktuelle Wärmebrücken werden durch den punktbezogenen Wärmedurchgangskoeffizienten χ-Wert dargestellt.
Dreidimensionale Wärmebrücken (Raumecken)
Hierbei handelt es sich um Wärmebrücken, die dreidimensional betrachtet werden müssen. Typisches Beispiel hierfür ist eine Raumecke. In Abbildung 2 wurde bereits dargestellt, wie sich der Wärmestrom durch eine zweidimensionale Raumecke verhält. Bei einer dreidimensionalen Raumecke wird dieses Problem noch verstärkt. Bereits bei einer zweidimensionalen Raumecke ist die Oberflächentemperatur innenseitig in der Ecke am niedrigsten. Bei einer dreidimensionalen Ecke erhöht sich das ungünstige Verhältnis Außenoberfläche zu Innenoberfläche, so dass die Oberflächentemperatur hierdurch weiter sinkt.
