Rupteurs de pont thermique Isokorbᴹᴰ.Isolation des extrémités de dalle de type béton sur béton.

Réduction des déperditions de chaleur allant jusqu’à 50 %, prévention des moisissures et augmentation du confort des occupants là où les extrémités de dalle des bâtiments de béton pénètrent l’enveloppe isolée du bâtiment.

Quand une extrémité de dalle non isolée pénètre l’enveloppe d’un bâtiment isolé, elle agit comme une ailette de refroidissement en créant un pont thermique entre l’extérieur froid et la dalle de plancher intérieure chaude, ce qui expose le promoteur à des risques à court et à long terme.



plus

Problèmes causés par les extrémités de dalle exposées non isolées

  • Gaspillage d’énergie coûteux et néfaste pour l’environnement
  • Formation de condensation propice à l’apparition de moisissures dans les cavités intérieures, ce qui peut entraîner des problèmes respiratoires et exposer ainsi le promoteur à des poursuites
  • Inconfort engendré par les surfaces intérieures froides
  • Non-conformité aux nouvelles exigences des codes de l’énergie

Extrémités de dalle exposées classiques = gaspillage d’énergie et moisissures

Les extrémités de dalle exposées classiques créent des ponts thermiques en interrompant l’isolation de l’enveloppe, ce qui permet à la chaleur de traverser rapidement la dalle de plancher pour s’échapper vers l’extérieur.

Pendant des décennies, le gaspillage de chauffage était considéré comme inévitable dans les bâtiments nord-américains où se trouvaient des extrémités de dalle exposées.

Par ailleurs, les bâtiments étant très perméables à l’air, les taux d’humidité intérieurs s’égalisaient avec ceux de l’extérieur pendant l’hiver, pour s’établir généralement entre 18 % et 25 %. Grâce à des bouches d’air chaud situées généralement là où les extrémités de dalle laissaient entrer le froid, ou à proximité, l’humidité intérieure restait trop basse pour atteindre le point de condensation, ce qui prévenait la formation de moisissures.


Les pare-vapeur hermétiques : une solution... et un problème

Les bâtiments modernes sont enveloppés dans des pare-vapeur hermétiques qui diminuent les besoins en chauffage et retiennent davantage l’humidité due à l’évaporation et aux corps gazeux d’origine humaine. Les taux d’humidité peuvent ainsi osciller entre 35 % et 50 % à l’intérieur pendant l’hiver, ce qui améliore le rendement énergétique du bâtiment ainsi que le confort des occupants. Cependant, cette humidité accrue permet également à l’air intérieur d’atteindre le point de condensation. Il peut donc se former de la condensation propice à l’apparition de moisissures là où les dalles de plancher froides pénètrent dans la face intérieure de l’enveloppe du bâtiment.

En outre, des moisissures peuvent se développer sur la face intérieure des plaques de plâtre, des poteaux et de l’isolant. Il peut se passer des années avant qu’elles deviennent visibles sur les plafonds et les murs qui jouxtent les extrémités de dalle, ce qui expose le promoteur à des réparations et à des poursuites coûteuses.

La condensation qui se forme sur les plafonds et les murs intérieurs attenants aux points de pénétration de la toiture peut entraîner la formation de moisissures susceptibles de provoquer chez les occupants des troubles respiratoires, ce qui peut conduire à des poursuites judiciaires.

Les rupteurs de pont thermique Isokorbᴹᴰ de Schöck supportent les extrémités de dalle tout en réduisant les déperditions de chaleur de 50 % et en prévenant la formation de moisissures.

Les rupteurs de pont thermique Isokorbᴹᴰ de Schöck sont des ensembles usinés coulés dans la dalle de plancher de béton au niveau de la couche d’isolation thermique du bâtiment. Ils opèrent une séparation thermique entre la dalle de plancher intérieure et l’extrémité exposée de la dalle, ce qui réduit considérablement les déperditions de chaleur, tout en ramenant vers la première les charges qui s’exercent sur la seconde.

L’isolation des extrémités de dalle exposées opérée par les rupteurs Isokorbᴹᴰ de Schöck présente de multiples avantages :

  • Réduction des déperditions de chaleur allant jusqu’à 50 % au niveau de la dalle
  • Réduction potentielle des exigences de capacité du système de chauffage, selon le type de saillie et la longueur totale de l’extrémité de la dalle
  • Prévention de la formation de condensation et de moisissures due à la pénétration des dalles froides dans des cavités intérieures chaudes, ce qui protège le promoteur des réparations et des poursuites coûteuses
  • Augmentation allant jusqu’à 15 °C de la chaleur des planchers qui jouxtent les extrémités de dalle
  • Conformité à l’exigence d’isolation continue des nouveaux codes de l’énergie
Voir la gamme complète des produits pour extrémités de dalle de Schöck
Illustrations détaillées d’applications pour extrémités de dalle de type béton sur béton

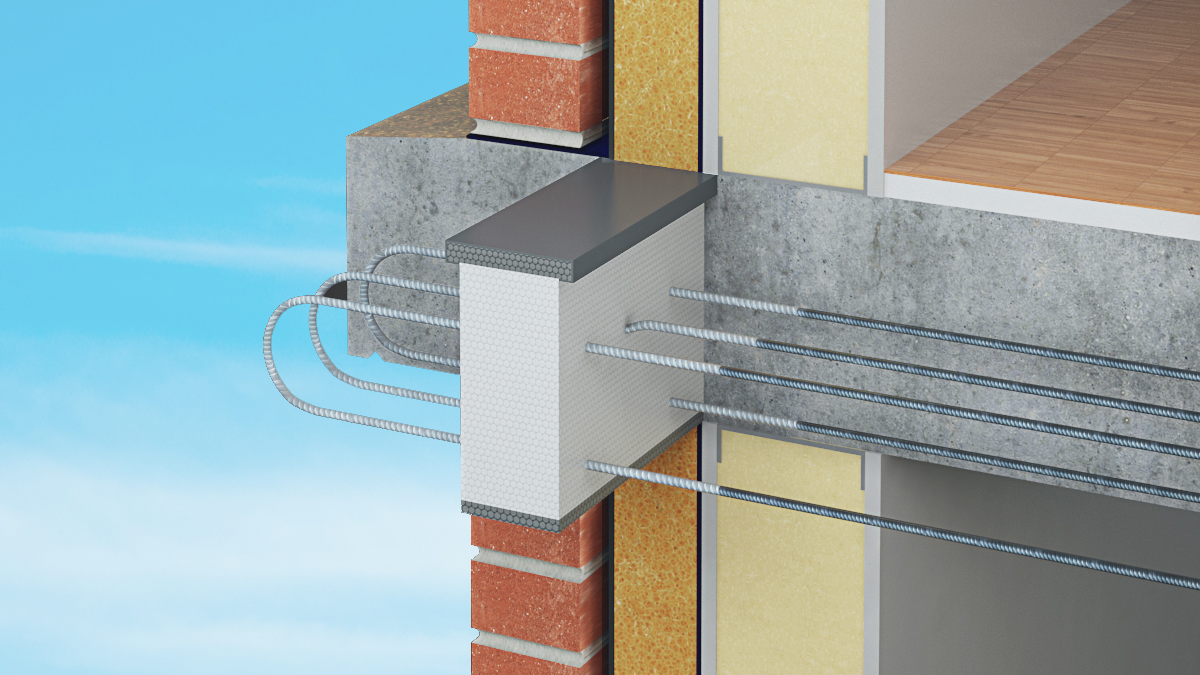

Rendu d’un rupteur de pont thermique pour extrémités de dalle de béton

Les rupteurs de pont thermique pour extrémités de dalle de type béton sur béton sont dotés d’une barre d’armature qui est coulée dans les dalles de plancher de béton à l’intérieur de l’enveloppe du bâtiment ainsi que dans les dalles de béton qui pénètrent l’enveloppe.

Exemples d’applications pour extrémités de dalle

Extrémités de dalle exposées d’un bâtiment commercial moderne

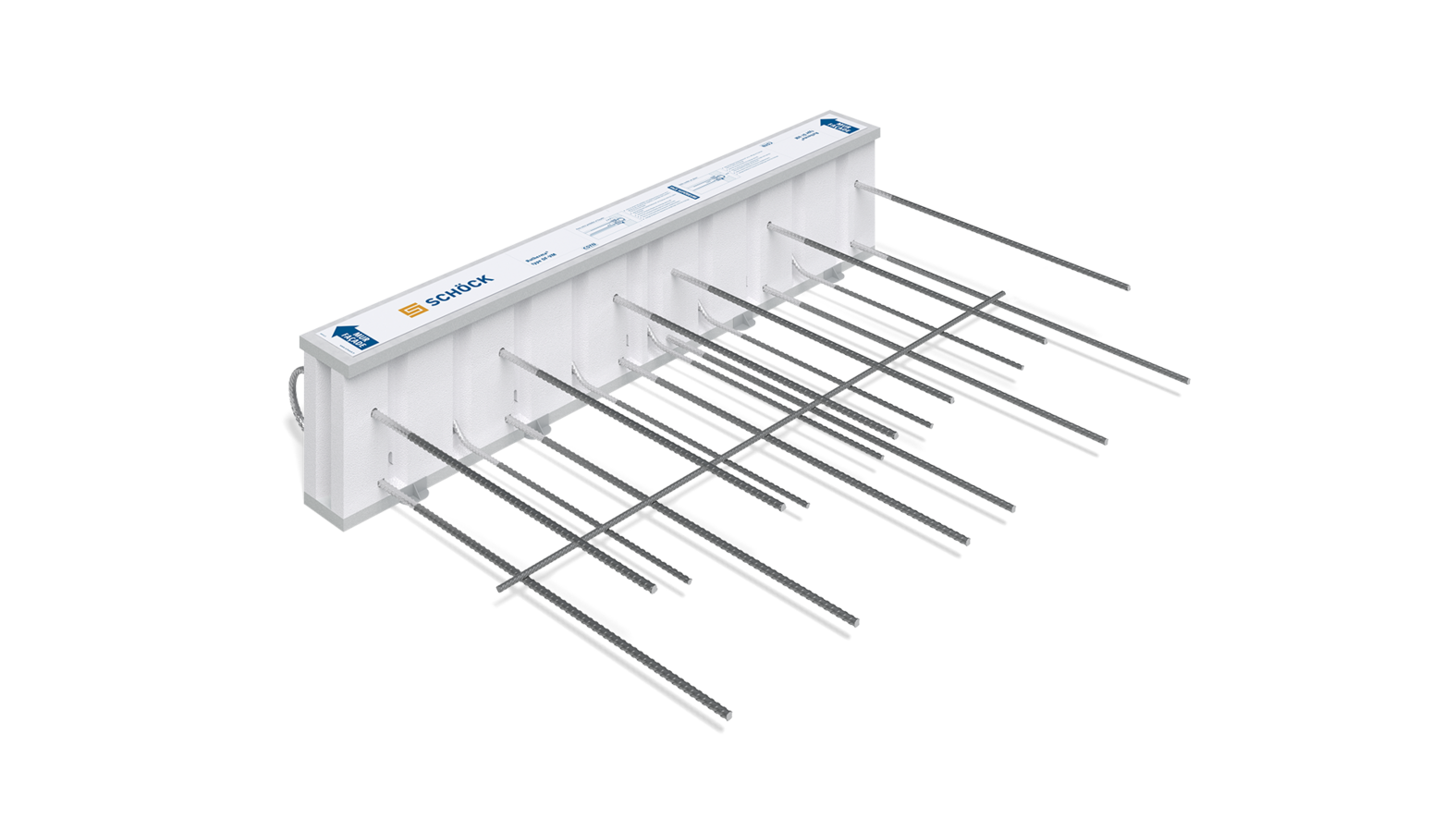

Rupteur de pont thermique Isokorbᴹᴰ de Schöck pour extrémités de dalle exposées

Applications pour extrémités de dalle : téléchargements
Ventes et marketing littérature
Schöck Isokorbᴹᴰ Product Guide
pdf, 1,17 MB
(09/18/2019)
