Tronsole®

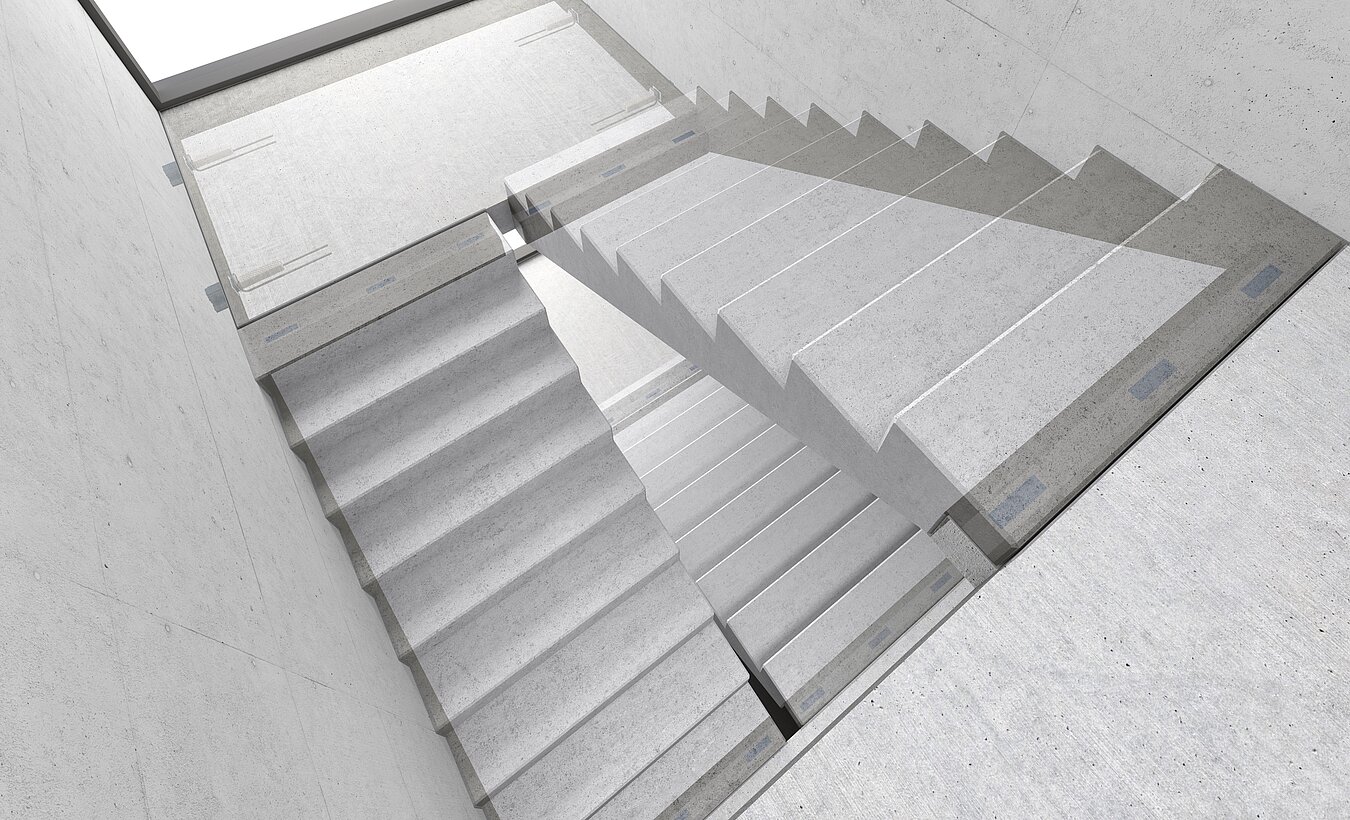

Für die Schattenfuge im Sichtbeton sind die Treppenlager ab sofort in Anthrazit erhältlich.
Ruhe ist ein grundlegendes Bedürfnis. Schallschutz in Gebäuden ist daher eine dringende Notwendigkeit. Mit den Trittschalldämmelementen Schöck Tronsole® wird die Schallübertragung von Treppenhäusern in anschliessende Räume effektiv reduziert.
Die Herausforderung und ihre Lösung
Der Schallschutz ist ein wesentliches Qualitätsmerkmal eines Gebäudes und muss bauaufsichtlichen Anforderungen sowie dem Bauherrenwunsch entsprechen.
Mit Schöck Tronsole® wird die Qualitätsschallschutzstufe III der VDI 4100 bei Treppen zum Standard. Die akustischen Kennwerte werden unter bauüblichen Bedingungen gemäss dem Prüfverfahren der Norm DIN 7396 ermittelt.
Die Kennwerte sind daher zuverlässig und können als Grundlage für den Nachweis gemäß DIN 4109 verwendet werden. Sie dienen ausserdem der Vergleichbarkeit von Produkten.

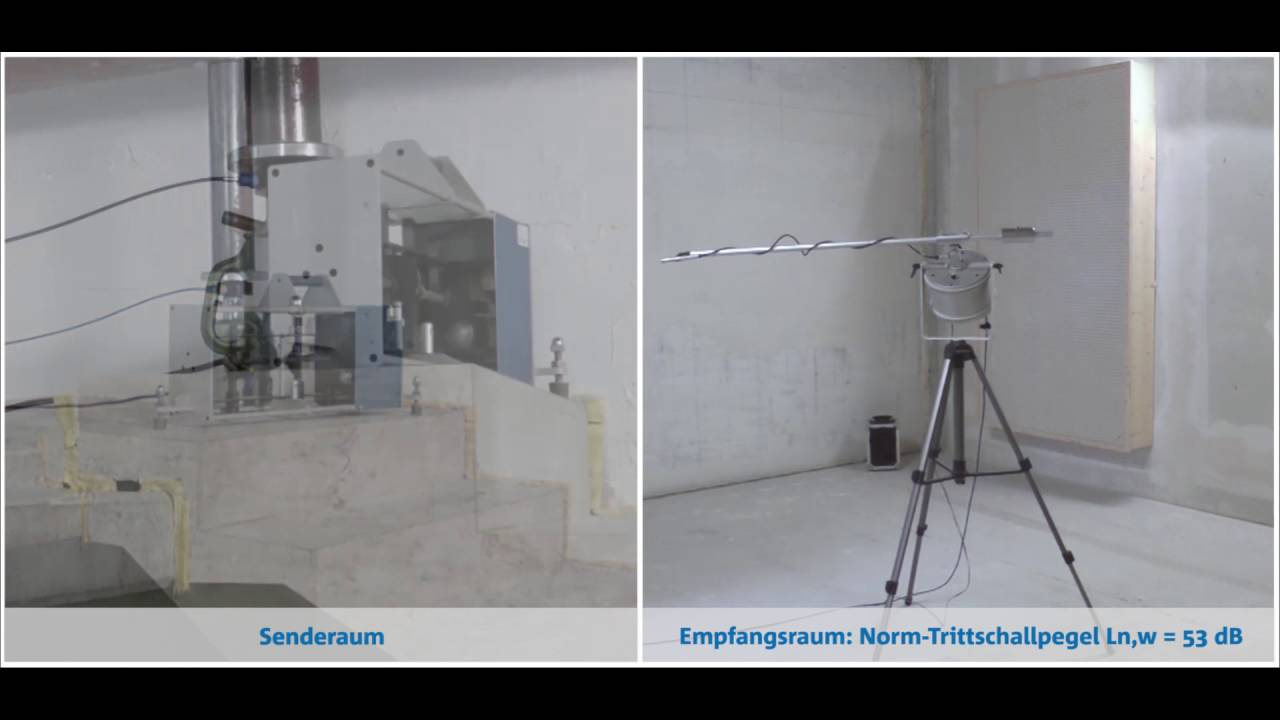

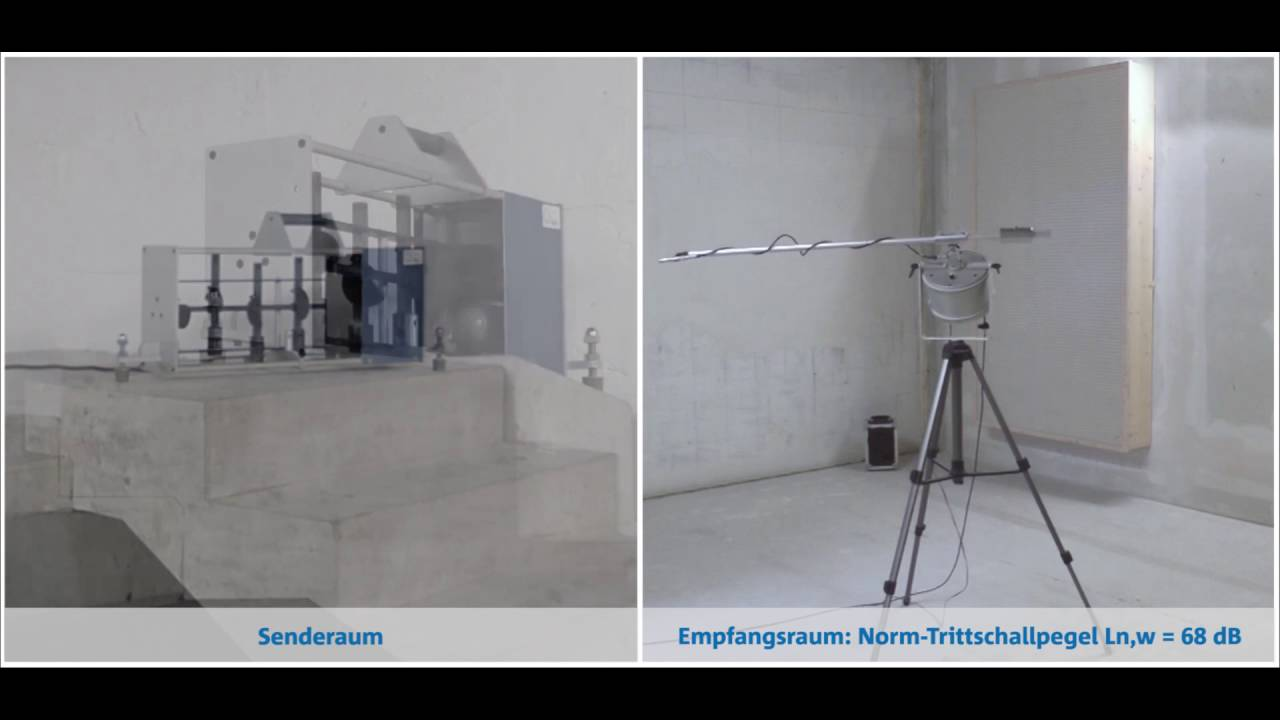

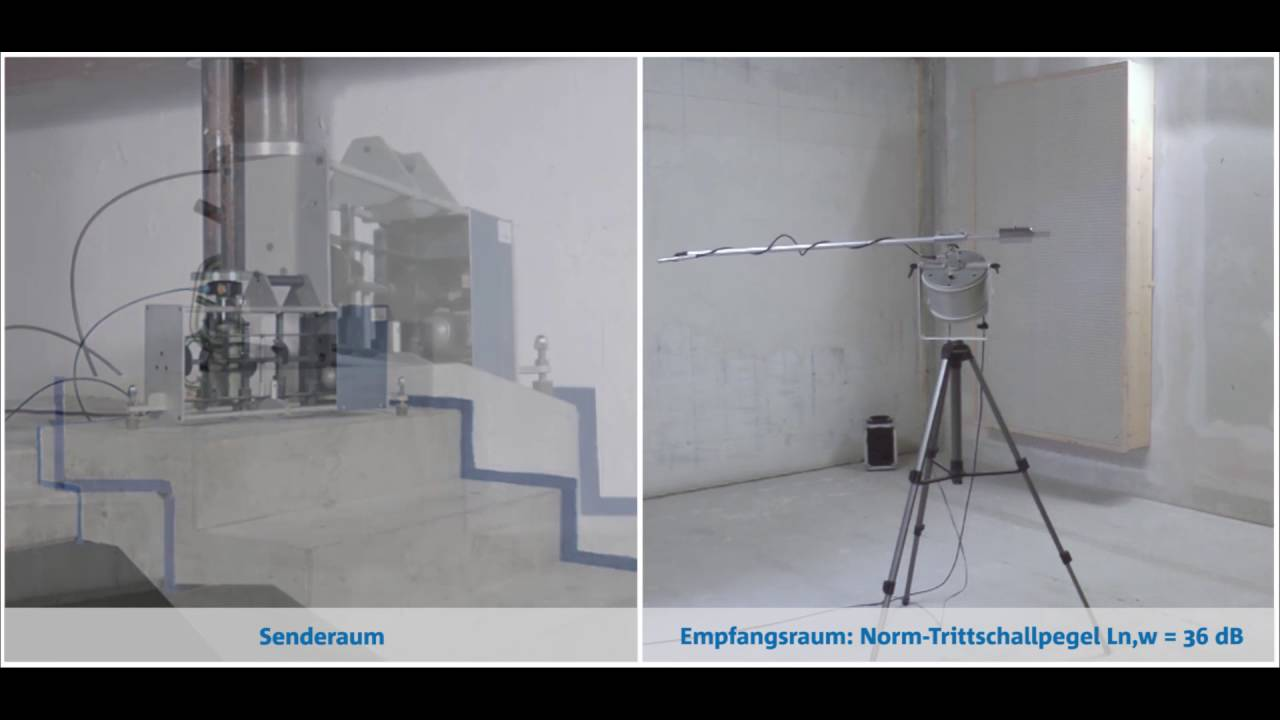

Im nachfolgenden Hörbeispiel wird der Unterschied zwischen einem nicht entkoppelten Anschluss, einem Anschluss, der mit einem Streifenlager entkoppelt wurde, und der akustischen Entkopplung mit Schöck Tronsole® deutlich.
Schallschutz mit System
Schöck bietet komplette Schallschutzsysteme. Eingebaut ergibt sich eine blaue Linie als visuelles Qualitätsmerkmal. Sie umschließt die Treppe schallbrückenfrei und sichert die Erfüllung erhöhter Anforderungen.
Die Schallschutzsysteme von Schöck wurden für folgende Treppenkonstellationen konzipiert:

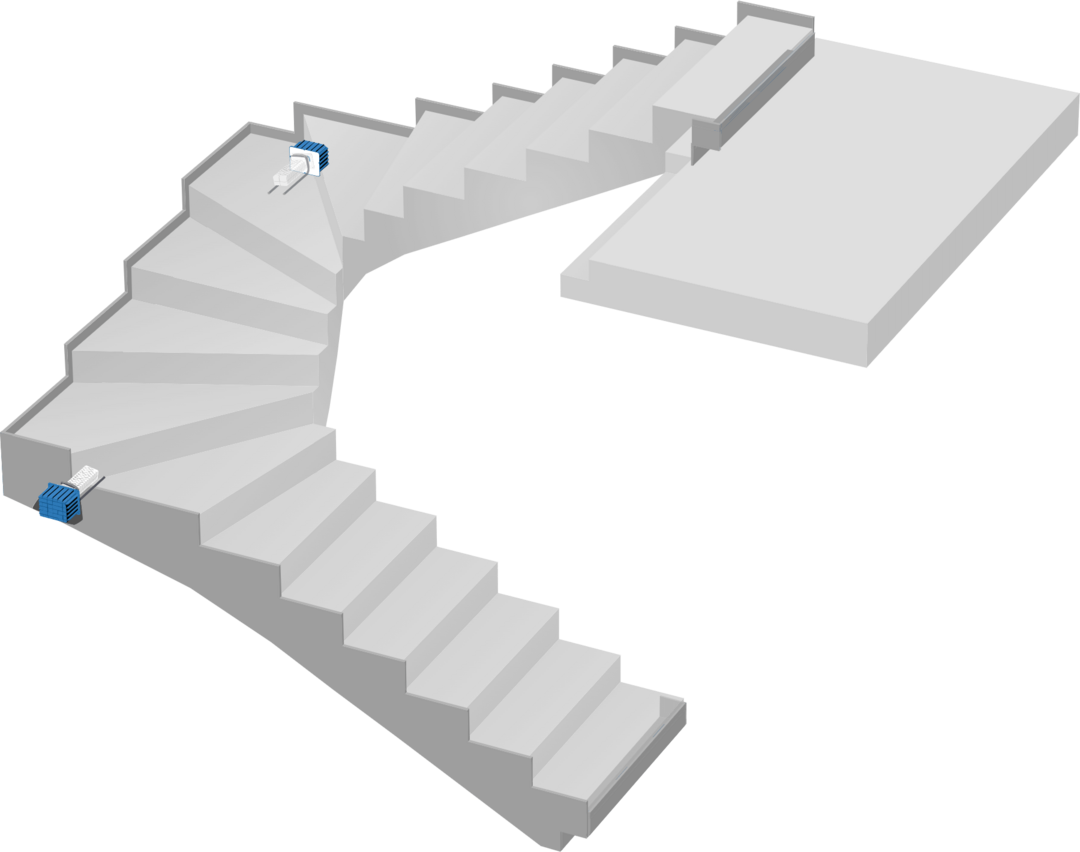

Gewendelter Treppenlauf
Entkopplung des gewendelten Treppenlaufs zum Podest durch Typ BZ und zur Wand durch Typ Q. Die Fuge zwischen Treppenlauf und Wand wird mit Typ L ausgeführt.
Trittschalldämmung zwischen Elementtreppenlauf und Podest.
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Treppenhauswand.
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Element) an Bodenplatte.
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Treppenlauf (Element) an Podest (Halbelement oder Vollelement).

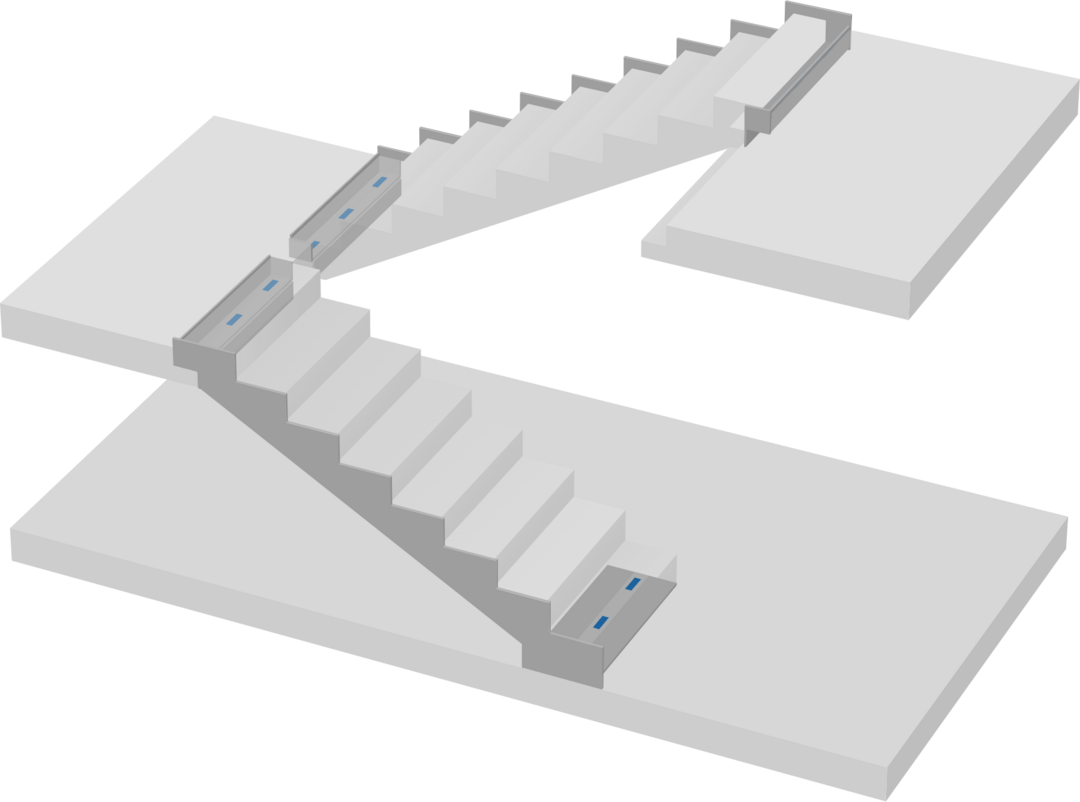

Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmend verlegtem Unterlagsboden
Entkopplung des Treppenlaufs zum Podest durch Typ BZ und zur Bodenplatte durch Typ B. Die Fuge zwischen Lauf und Wand wird mit Typ L ausgeführt.
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Element) an Bodenplatte.
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Treppenlauf (Element) an Podest (Halbelement oder Vollelement).
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Element) an Podest (Ortbeton oder Halbelement).
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Element) an Treppenhauswand.
Gerader Treppenlauf, Podest und Treppenlauf entkoppelt
Entkopplung des Treppenlaufs zum Podest durch Typ T, Entkopplung des Podest zur Wand durch Typ Z. Die Treppe wird zur Wand mit Typ L gedämmt.
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Element) an Podest (Ortbeton oder Halbelement).
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Element) an Treppenhauswand.
Trittschalldämmung zwischen Elementtreppenlauf und Podest.
Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.
Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.
Trittschalldämmelement für den Anschluss Podest an Treppenhauswand.

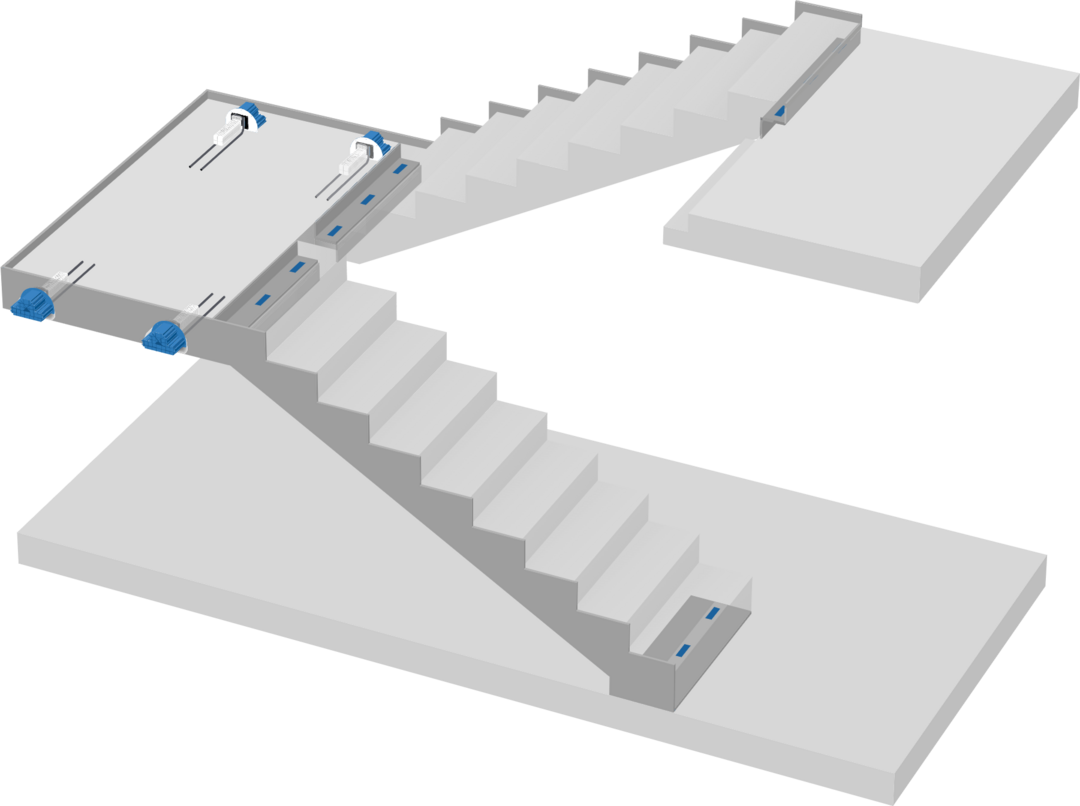

Gerader Treppenlauf, Treppenlauf und Podest entkoppelt
Entkopplung des Treppenlaufs zum Podest durch Schöck Tronsole® Typ BZ und zur Bodenplatte durch Tronsole® Typ B. Entkopplung des Podests zur Wand durch die Tronsole® Typ P. Der Treppenlauf wird zur Wand mit der Tronsole® Typ L schallgedämmt.
Trittschalldämmung zwischen Elementtreppenlauf und Podest.
Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.
Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.
Trittschalldämmelement für den Anschluss Podest an Treppenhauswand.
