Stahlbeton – Stahlbeton

Isokorb® XT
Typ Q-Z

Tragendes Wärmedämmelement für gestützte Balkone im zwängungsfreien Anschluss. Das Element überträgt positive Querkräfte.

Europäisch Technische Bewertung

Geprüfte Trittschall-Kennwerte

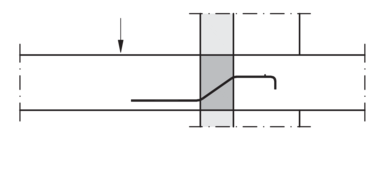

Einbauschnitt

Downloads

Höchste Wärmedämmung
Mit einer Dämmkörperdicke von 120 mm und Drucklager HTE Compact® aus Hochleistungs-Feinbeton
Verlässliche Trittschall-Kennwerte
Geprüft nach neuer EAD 050001-01-0301 (adopted)
Geprüfte Ökobilanz-Daten
Verfügt über die Umwelt-Produktdeklaration (EPD) vom Institut Bauen und Umwelt
Komfortable Bemessung
Mit der webbasierten Software Schöck Scalix® können tragende Wärmedämmelemente und Querkraftdorne einfach bemessen werden
Bauaufsichtliche Nachweise
Planungssicherheit bei nationalen und europäischen Projekten durch Europäisch Technische Bewertung (ETA-17/0261) und allgemeine Bauartgenehmigung (aBG Nr. Z-15.7-338)
Nachgewiesener Brandschutz
Die Brandschutzklassifizierung REI 120 ist in der Europäisch Technischen Bewertung (ETA-17/0261) geregelt.
Einsatz im Erdbebenfall
Ermöglicht die Erdbebenbemessung nach aBG Z-15.7-338
Passivhaus Komponente
Zertifiziert vom Passivhaus Institut Darmstadt
Einbausicherheit
Bündige Drucklager, eine Einbauanleitung als Download auf der Webseite und via QR-Code auf den Produkten, Beschriftungen und Pfeile erleichtern den Einbau.
Standardisiert
In Höhen von 160 bis 250 mm verfügbar; weitere Höhen und Konstruktionen auf Anfrage

Verarbeiterleitfaden Schöck Isokorb® XT/T für Stahlbetonkonstruktionen

pdf, 4 MB (23.01.2024)

Einbauanleitung Schöck Isokorb® XT/T Typ Q

pdf, 2 MB (27.07.2023)
