Produkte von Schöck in FRILO® bemessen

Zu den FRILO Programmen



FRILO ist einer der führenden Anbieter von Berechnungsprogrammen für Baustatik und Tragwerksplanung.
Aktuell stehen die Schöck Produkte Isokorb®, Tronsole®, Combar® und Bole® für eine integrierte Bauteilbemessung in FRILO zu Verfügung.

mehr lesen

FRILO zeichnet sich durch vielfältige, moderne Lösungen aus, die allesamt in Deutschland von erfahrenen und qualifizierten Bauingenieuren entwickelt und getestet werden. Echtes Know-how, ein tiefes Verständnis für die Kunden und kurze Innovationszyklen führen dazu, dass wir den Bedürfnissen des Marktes mit praktikablen Lösungen begegnen. FRILO´s bauteilorientierter Berechnungsansatz reduziert den Modellierungsaufwand deutlich und ermöglicht eine besonders simple und präzise Nachweisführung.



Seiteninhalt
Schöck Isokorb® in FRILO PLT

Das Modul PLT berechnet beliebige Plattentragwerke mithilfe der FEM Methode. Im Programm kann der Schöck Isokorb® mit allen für die Bemessung relevanten Produkteigenschaften als Anschlusslinie definiert werden. Es werden automatisch auf Basis der ermittelten Plattenschnittgrößen die passenden Isokorb® Produkte ausgewählt und im Ergebnis dargestellt.

  • Effizient
    Kein doppelter Aufwand für die Modellierung des Balkonanschlusses. Alle erforderlichen Eingabewerte werden für die Anschlussbemessung übernommen.
  • Einfach
    Bleiben Sie in Ihrer gewohnten Arbeitsumgebung, wo Sie mit den Programmfunktionen vertraut sind.
  • Sicher
    Einfluss von Unterzügen, Stützen und Deckenfeldern auf die Schnittgrößenverläufe können genau im Gesamtsystem betrachtet werden.
  • Wirtschaftlich
    Glättung der Lastspitzen und lastabhängige Abstufung der Isokorb®-Elemente an der Anschlusslinie.
  • Aktuell
    Webbasierter Zugriff auf die Bemessungslogik und Produktdatenbank von Schöck Scalix® bietet stets aktuelle Bemessungsergebnisse.
Schöck Tronsole® in B7⁺

Im Programm B7+ können Treppenläufe aus Stahlbeton mit dem Trittschalldämmelement Schöck Tronsole® statisch bemessen werden. Die in der Bemessung integrierbaren Elemente sind Tronsole® Typ F für den schalldämmenden Anschluss von Treppenläufen an Podeste und Geschossdecken sowie Typ B für den Anschluss an Bodenplatten.

  • Schnell

    Die Bemessung wird ausschließlich in der Software durchgeführt – es sind keine zusätzlichen Unterlagen notwendig.

  • Sicher

    Die Produktauswahl erfolgt automatisch anhand der Auflagerreaktionen und gewählten Abmessungen. Auf diese Weise werden Übertragungsfehler vermieden.

  • Einfach

    Nachweise werden in FRILO gemäß der Zulassung erbracht – Widersprüche zwischen EC2 und Zulassung können so umgangen werden.

  • Aktuell

    Die Bemessungslogik und Produktdaten werden über eine Webschnittstelle zur Verfügung gestellt – die Aktualität der Daten ist garantiert.

  • Vielfältig

    Aufgrund der hinterlegten Zulassungswerte verfügt das Programm über ein weites Anwendungsspektrum – für unterschiedlichste Geometrien sowie kleine Konsolabmessungen bei gleichzeitig hoher Tragfähigkeit.
Schöck Combar® in FRILO B2

Im FRILO Programm B2 können bewehrte Betonquerschnitte mit der Glasfaserverbundbewehrung Schöck Combar® bemessen werden. Das Material Combar® steht für diverse Anwendungsgebiete eingebettet in der B2 Programmumgebung für die Querschnittsbemessung zur Verfügung.

  • Komfortabel
    Gewohnten Arbeitsumgebung von FRILO B2 nach Auswahl des Materials Combar® für die Längs- und Querbewehrung im Dialog.
  • Flexibel
    Breites Spektrum an verfügbaren Querschnitten (Rechteck, Kreis und Plattenbalkenquerschnitt) und Materialeigenschaften (Einwirkungsdauer, Stabform, statisches System).
  • Sicher
    Automatische Auswahl des Bemessungsverfahrens je nach gewählten Eigenschaften nach Zulassung oder Gutachten (Z.i.E.).

Als Ergänzung zur Bemessung in FRILO: Bemessungshilfe Schöck Combar®

Schöck Bole® in B6⁺

Für Durchstanznachweise in Stahlbetonbauteilen wird in FRILO das Einzelprogramm B6+ verwendet. Darin ist die Durchstanzbewehrung mit Dübelleisten und der Schöck Bole® direkt bei den Bemessungseigenschaften im Programm wählbar. Besonders effektiv ist die Bemessung von Schöck Bole® innerhalb FRILO B6+ im Zusammenspiel mit FRILO PLT, da die Geometrie und Lasten automatisch übernommen werden.

  • Komfortabel
    Bemessung im gewohnten Arbeitsumfeld durch die direkte Integration.
  • Wirtschaftlich
    Optimierung der Bemessung in getrennten Eingabefenstern.
  • Abgestimmt
    Produktprogramm und -bezeichnung gemäß Herstellervorgaben.
Aktuelle Releases

Ab sofort können Balkone mit Höhenversatz mit Isokorb® XT/T Typ K-U und K-O bemessen werden.

Weitere hilfreiche Features:

    • Produkte können nachträglich manuell ausgetauscht werden, um die Planung stärker an individuelle Bedürfnisse anzupassen,
    • Stabausstände werden visualisiert, was eine Prüfung der Einbaubarkeit möglich und zu erhöhter Einbausicherheit führt.

Im Programm B7+ können Treppenläufe aus Stahlbeton mit dem Trittschalldämmelement Schöck Tronsole® statisch bemessen werden.

Neben der Erweiterung des Anwendungsspektrums um Doppelkopfbolzen als Querkraftbewehrung liegen für Combar® nun GZG-Nachweise sowie die Ausgabe der Dauerhaftigkeitsanforderungen vor.

Ihre Vorteile auf einen Blick:

  • wirtschaftlichere Lösung durch neu integrierte Doppelkopfbolzen mit höherem Querkraftwiderstand für einen optimierten Querkraftnachweis
  • Zeitersparnis durch neu integrierte GZG-Nachweise (Rissbreite und Spannung) sowie die Ausgabe der Dauerhaftigkeitsanforderungen



Das letzte Update in FRILO PLT aktualisiert das Isokorb®-Produktprogramm, schafft damit Planungssicherheit und bietet einen erweiterten Lösungsraum.

Die wichtigsten Neuerungen im Überblick:

  • Das in der Webschnittstelle enthaltene Produktprogramm wird um die hohen Tragstufen XT/T Typ K erweitert (alle verfügbaren Typen aus der Bemessungssoftware Scalix®).
  • Die Bemessungslogik für punktuelle Anschlüsse wird erweitert. Bei Anschlusslängen > Isokorb® Länge werden alle validen Isokorb® Längen geprüft.
  • CXT M10 ist in FRILO nicht mehr verfügbar.



Videos und Tutorials

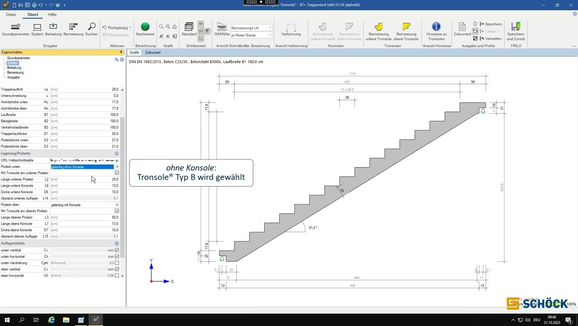

Tronsole® in FRILO bemessen
Tutorial: Schöck Tronsole® in FRILO bemessen

Im Tutorial wird anschaulich erläutert, wie das Trittschalldämmelement Tronsole® schnell und einfach mithilfe des Programms B7+ von FRILO bemessen wird.
Web-Seminar: Neue Funktionen in Scalix® und Integrationen in Statiksoftwares
Web-Seminar: Neue Funktionen in Scalix® und Integrationen in Statiksoftwares

In diesem Web-Seminar (Stand Juli 2023) werden die aktuellen Neuheiten in der webbasierten Bemessungssoftware Schöck Scalix® und aktuelle Schöck Integrationen in den Statikssoftwares FRILO, mbAEC und pcae vorgestellt.
Tutorial: Einen gestützten Balkon mit Schöck Isokorb® bemessen
Tutorial: Einen gestützten Balkon mit Schöck Isokorb® bemessen

Im Programm FRILO PLT lässt sich der Schöck Isokorb® schnell und einfach bemessen. In diesem Tutorial wird die Bemessung in einem gestützen Balkon Schritt für Schritt erklärt.
Tutorial: Einen frei auskragenden Balkon mit Schöck Isokorb® bemessen
Tutorial: Einen frei auskragenden Balkon mit Schöck Isokorb® bemessen

Im Programm FRILO PLT lässt sich der Schöck Isokorb schnell und einfach bemessen. In diesem Tutorial wird die Bemessung in einem frei auskragenden Balkon Schritt für Schritt erklärt.
Tutorial: Einen mit Schöck Combar® bewehrten Betonquerschnitt bemessen
Tutorial: Einen mit Schöck Combar® bewehrten Betonquerschnitt bemessen

Als integriertes Bewehrungsmaterial in FRILO Modul B2 lässt sich die Glasfaserverbundbewehrung Schöck Combar® schnell und einfach bemessen.
Im Tutorial wird die Bemessung von einem mit Combar® bewehrten Betonquerschnitt Schritt für Schritt erklärt.
