Tronsole®
Typ F

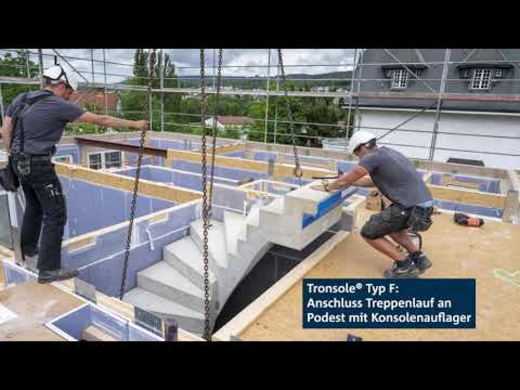

Tragendes Trittschalldämmelement für den Anschluss Fertigteiltreppenlauf an Podest. Das Element überträgt positive Querkräfte.

Bauaufsichtlich zugelassen
Baustoffklasse B1 gemäß abZ nach DIN 4102
Einbauschnitt
Downloads

Vorteile

  • Schallschutz auf höchstem Niveau
    Für ein übliches Mehrfamilienhaus wird die SSt III nach VDI 4100 mit allen Tronsole® Typen erreicht – mit bestimmten Produkttypen sogar DEGA Klasse A



  • Zuverlässige und vergleichbare Schalldämmwerte
    Akustische Kennwerte von Schöck Tronsole® nach DIN 7396 geprüft; beschreibt ein Messverfahren für Trittschalldämmelemente für Massivtreppen und -podeste und ermöglicht die Vergleichbarkeit von Entkopplungselementen



  • Geprüfte akustische Kennwerte nach DIN 7396
    Bewertete Trittschallpegeldifferenz ∆L*w, Lauf ≥ 28 dB für Traglaststufe V1, ∆L*w, Lauf ≥ 26 dB für Traglaststufe V2



  • Bauaufsichtliche Zulassung
    Planungssicherheit mit der Zulassung vom DIBt Z-15.7-359



  • Geprüfter Brandschutz
    Brandschutzanforderungen bis zu R 90 erfüllt; Einsatz in Rettungswegen im Brandschutzgutachten bestätigt



  • Integrierte Montageklebebänder
    Am Fertigteil aufklebbar, damit das Konsolauflager beim Versetzen der Treppe nicht verrutscht; für eine schnelle und effiziente Ausführung



  • Praktische Standardlängen
    6 Längen für ein einfaches Zuschneiden und zur Reduktion von Verschnitt



  • Clip-Scharnier
    Für hohe Formstabilität und einfaches Handling von Schöck Tronsole® beim Absetzen der Treppe

Verarbeitung

Einbauanleitung Schöck Tronsole® Typ F
pdf, 2 MB (09.01.2024)
Verarbeiterleitfaden Schöck Tronsole®
pdf, 4 MB (29.11.2024)
Zertifizierung für den Einbau der Schöck Tronsole®
pdf, 2 MB (24.10.2024)

Downloads

1
1 Ausschreibungstexte
Ausschreibungstexte Schöck Tronsole®
2
2 Bauphysik-Nachweise
Brandschutzgutachten Schöck Tronsole® in Treppenräumen
pdf, 4 MB (18.02.2025)
3
3 Gutachten
Brandschutzgutachten Schöck Tronsole® Typ F Linienlager (Sortiment bis Mai 2022)
pdf, 3 MB (02.12.2013)
4
4 Gutachten
Brandschutzgutachten Schöck Tronsole® Typ F Segmentierte Lager
pdf, 2 MB (02.05.2022)
5
5 CAD- / BIM-Dateien
CAD / BIM Bibliotheken
6
6 Planungsordner
Digitaler Planungsordner für Architekten
zip, 18 MB (24.02.2025)
7
7 Planungsordner
Digitaler Planungsordner für Fertigteilwerke und Bauunternehmen
zip, 342 MB (20.03.2025)
8
8 Planungsordner
Digitaler Planungsordner für Tragwerksplaner
zip, 342 MB (20.03.2025)
9
9 Zulassungen
Digitaler Zulassungsordner
zip, 157 MB (06.03.2025)
10
10 Einbauanleitungen
Einbauanleitung Schöck Tronsole® Typ F
pdf, 2 MB (09.01.2024)
11
11 Einbauanleitungen
Einbauanleitung Schöck Tronsole® Typ F Fertigteil
pdf, 852 KB (04.05.2020)
12
12 Planungshandbuch
Leseprobe Planungshandbuch Treppe
pdf, 599 KB (15.01.2024)
13
13 Planungshandbuch
Planungshandbuch anfordern
14
14 Preisliste
Preisliste DE 2025 – gültig ab 01.01.2025
pdf, 30 MB (22.10.2024)
15
15 Prospekte
Produktprospekt Schöck Tronsole®
pdf, 4 MB (10.12.2024)
16
16 Prüfberichte
Prüfbericht 91386-01 Schöck Tronsole® Typ F-V1-L1000 und F-V2-L1000 nach DIN 7396
pdf, 2 MB (24.06.2019)
17
17 Prüfberichte
Prüfbericht 91386-02 Schöck Tronsole® Typ F-V1-L1300 und F-V2-L1300 in Anlehnung an DIN 7396
pdf, 2 MB (24.06.2019)
18
18 Prüfberichte
Prüfbericht 91386-03 Schöck Tronsole® Typ F-V1-L1500 und F-V2-L1500 in Anlehnung an DIN 7396
pdf, 2 MB (24.06.2019)
19
19 Prüfberichte
Prüfzeugnis PZ-Hoch-230271 DIN 4102-B1 für Schöck Tronsole® Typ F
pdf, 3 MB (27.02.2024)
20
20 Regeldetails
Regeldetails Einbausituationen mit Schöck Tronsole®
21
21 Technische Informationen
Technische Information Schöck Tronsole® nach EC2
pdf, 50 MB (20.03.2025)
22
22 Technische Informationen
Teildokument Technische Information Schöck Tronsole® Bauakustik
pdf, 132 KB (09.01.2024)
23
23 Technische Informationen
Teildokument Technische Information Schöck Tronsole® Brandschutz
pdf, 208 KB (09.01.2024)
24
24 Technische Informationen
Teildokument Technische Information Schöck Tronsole® Typ F
pdf, 3 MB (09.01.2024)
25
25 Übereinstimmungszertifikate & Leistungserklärungen
Übereinstimmungszertifikat ÜZ 22-009-C/3 zur Z-15.7-359 Schöck Tronsole® Typ F
pdf, 188 KB (20.02.2024)
26
26 Einbauanleitungen & Verarbeiterleitfäden
Verarbeiterleitfaden Schöck Tronsole®
pdf, 4 MB (29.11.2024)
27
27 Prospekte
Zertifizierung für den Einbau der Schöck Tronsole®
pdf, 2 MB (24.10.2024)
28
28 Zulassungen & Typenprüfungen
Zulassung Schöck Tronsole® Typ F – Z-15.7-359
pdf, 2 MB (20.02.2024)
